[W14D4] Object Detection, Faster RCNN

Contents

과제 : object detection

classification문제 보다 좀 더 복잡하다.

왜 더 복잡한 과제인가?

이 문제를 해결하기 위한 각 요소 기술은 무엇인가? (RCNN을 중심으로)

faster RCNN의 요소 기술들 중에서 다른 object detector에서 공통으로 사용되는 것들을 살펴보려고 한다.

1. Object Detection 문제 정의

영상안에 있는 모든 물체(object)들과 그것들의 위치(영역)을 함께 찾는다.

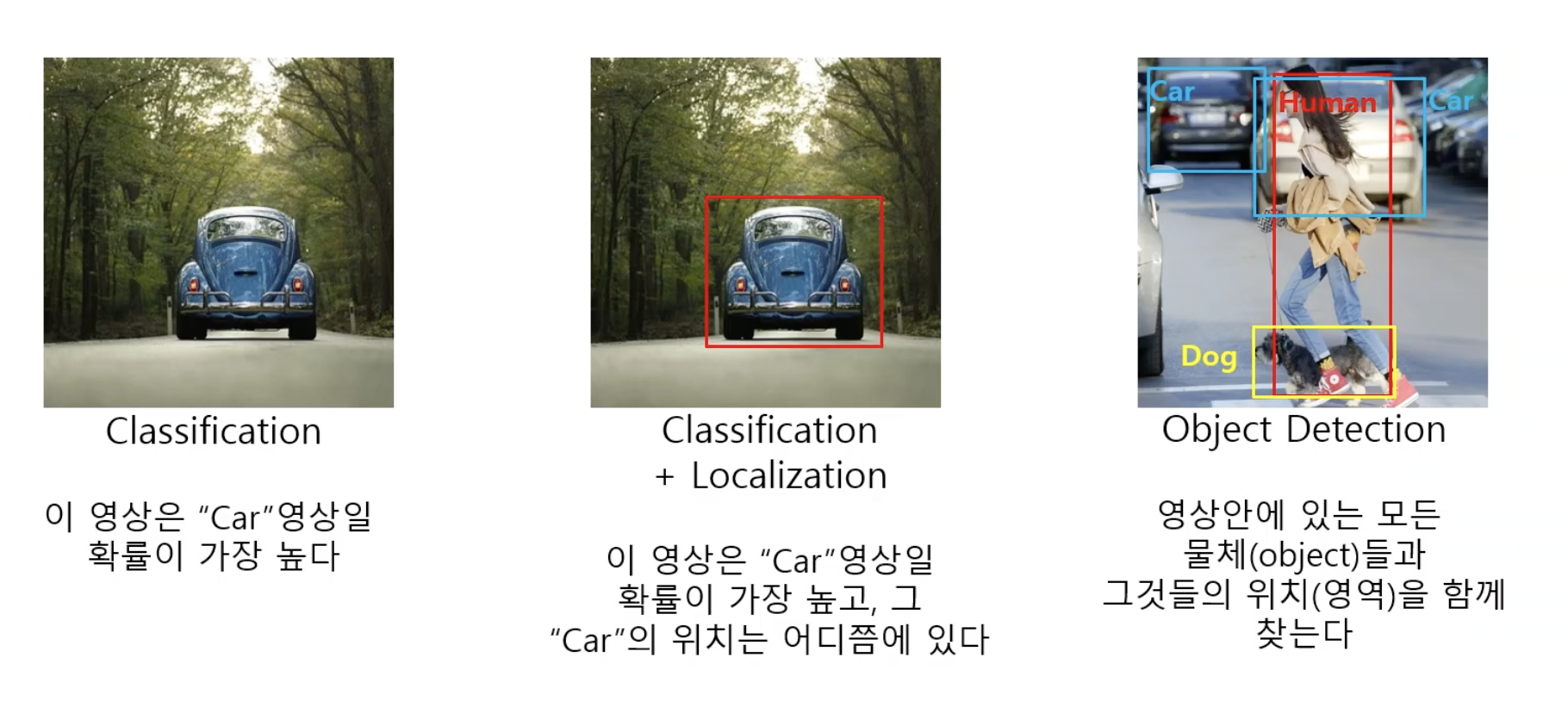

• Classification + Localization(관심 대상 하나) vs Object Detection(여러 개의 물체가 대상)
• 대상이 하나면 네트워크가 단순. 물체가 몇 개인지 알 수 없기 때문에 output 구성을 어떻게 해야 하는지가 어려움

입력: 영상, 출력: 벡터

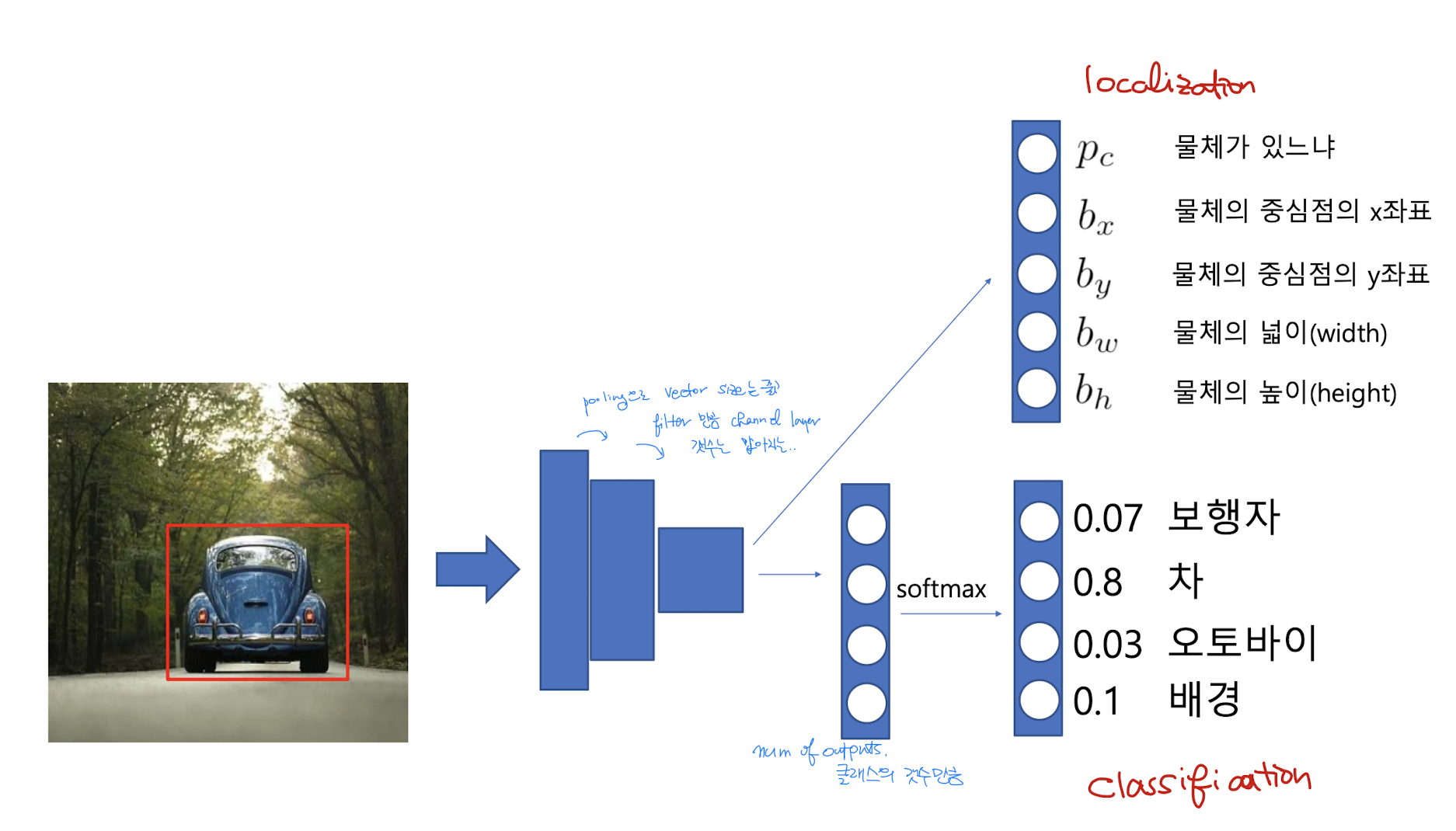

classification 과제

• output : 우리가 알고 싶어하는 class 수의 갯수와 동일(예: 보행자 / 차 / 오토바이 / 배경 일 확률에 대한 4가지의 Output)
• output class의 수와 종류는 우리의 과제에 따라 달라진다. (예: 자율주행 차량을 위한 object detection, 축구 경기 장면)

localization 과제

• 클래스의 정보와 더불어 위치 정보가 추가되어 나온다. (예: 물체가 있느냐 / 물체의 중심점의 x좌표 / 물체의 중심점의 y좌표 / 물체의 넓이 / 물체의 높이)
• 결론적으로, 입력 영상 -> 9개의 원소를 갖는 벡터 출력하는 네트워크를 만들게 됨

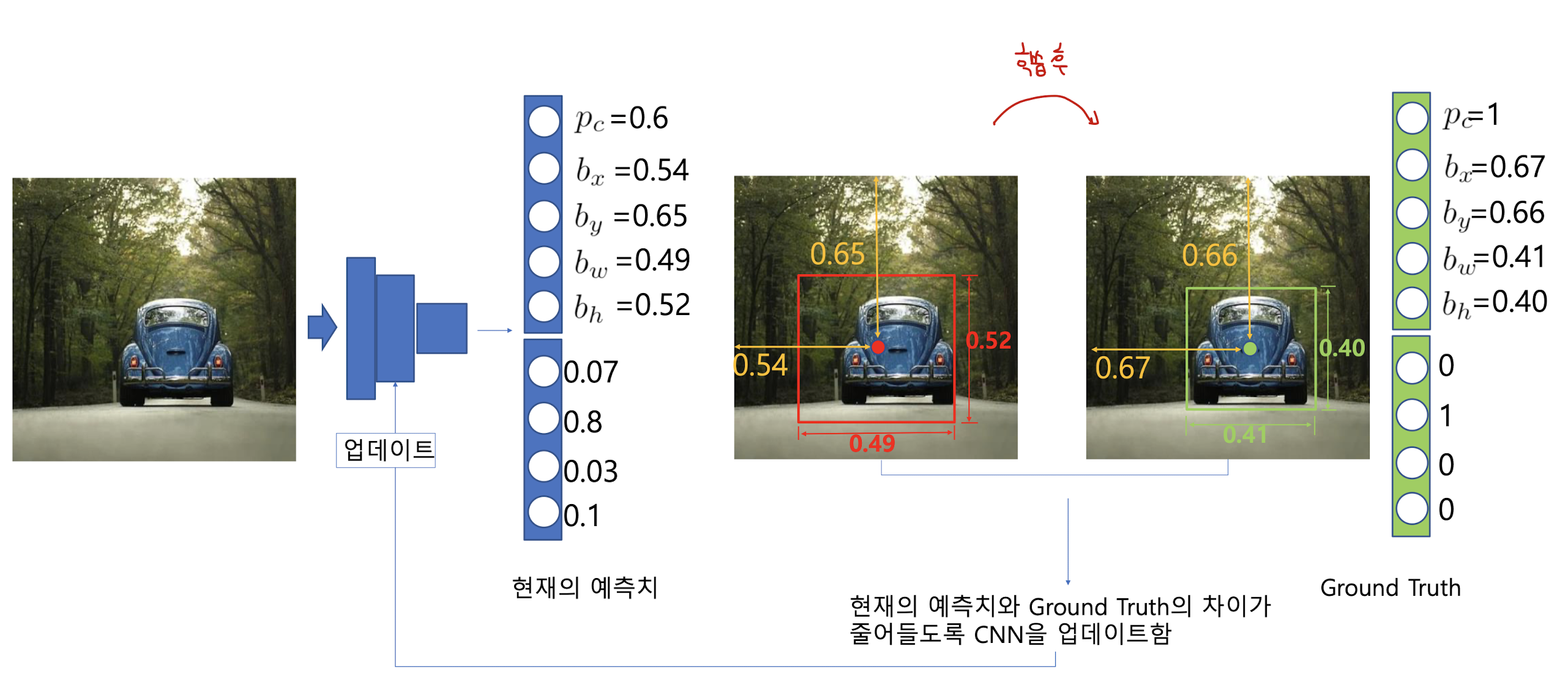

• weight의 업데이트 : 현재의 예측치와 Ground Truth의 차이가 줄어들도록 CNN을 업데이트 (정답인 좌표값이 label로 주어져야함)

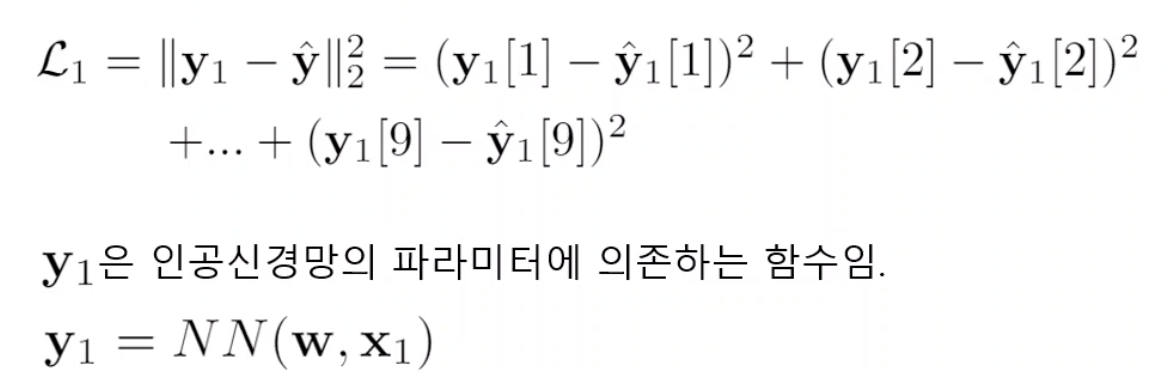

• 비용함수를 최소화하는 $w$를 찾으려고 함

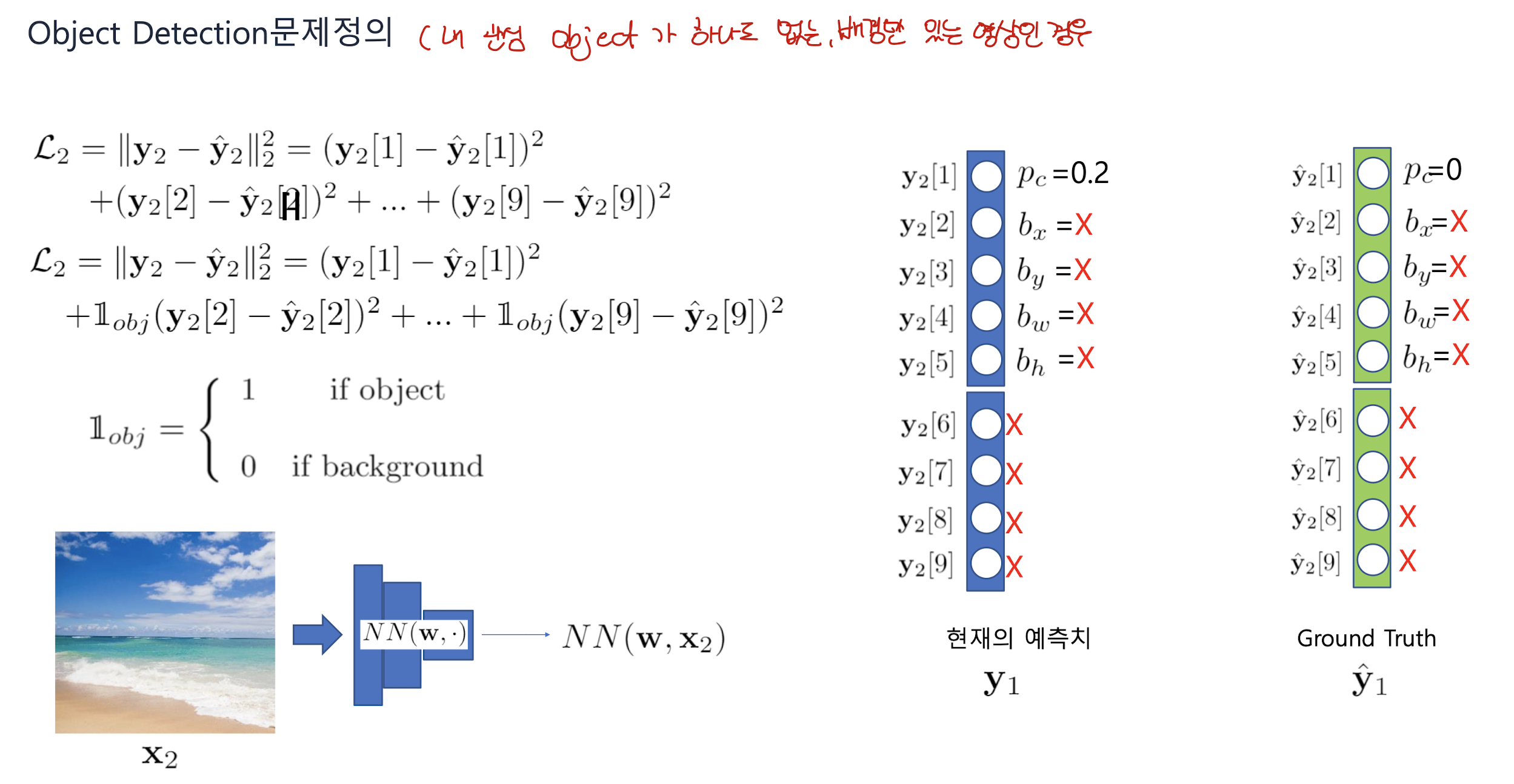

ex> 내가 관심있는 object가 하나도 없는 영상인 경우

실습: object localization

"텐서플로 딥러닝 프로그래밍" (가메출판사) 책에 실려 있는 Oxford Pet 데이터셋 예제코드

https://www.robots.ox.ac.uk/~vgg/data/pets

object dectection 과제

• Object Detection에서는 box가 반드시 한 개인 것은 아님, 오브젝트가 여러 개면 여러 개의 박스가 체킹되어야 함  -> 영상 1개에 대하여 벡터 1개만으로는 모든 object가 표현이 안됨
  • 어느 위치에 오브젝트가 있는지 찾아줘야함. 오브젝트 영역의 크기도 결정해야 함. + 어떤 오브젝트인지도 알려줘야 함(분류) -> 이런 여러 문제를 동시에 풀기가 쉽지 않다.
• Object Detection 기술은 크게 One-Stage Detector(ex> YOLO, SSD..)와 Two-Stage Detector(ex> RCNN, Faster RCNN..)의 두 갈래로 발전해옴

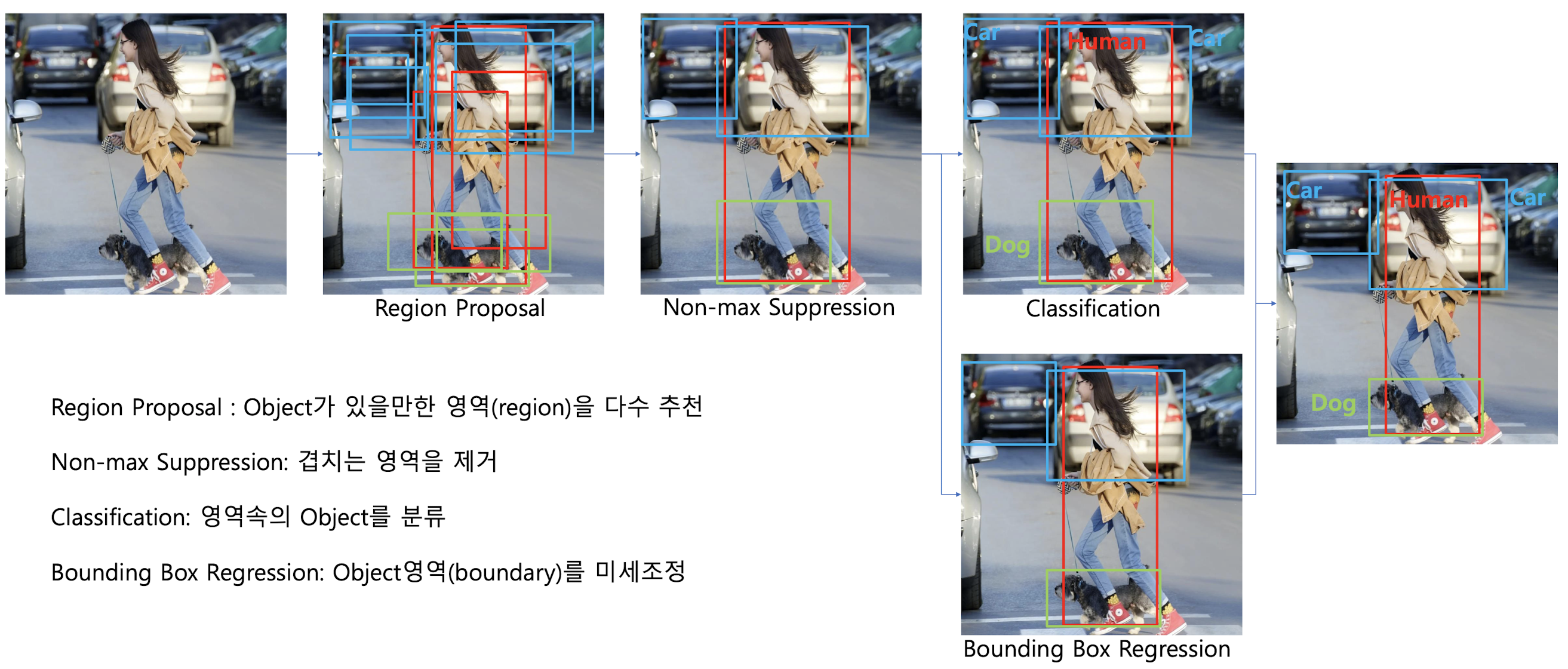

Object Detection 요소기술

Object Detection 과제를 해결하려하는 여러 모델들에서 공통적으로 활용하고 있는 기술들

• Region Proposal: Object가 있을만한 영역을 다수 추천
• Non-max Suppression: 겹치는 영역을 제거
• Classification: 영역속의 Object를 분류
• Bounding Box Regressior: Object 영역을 미세조정

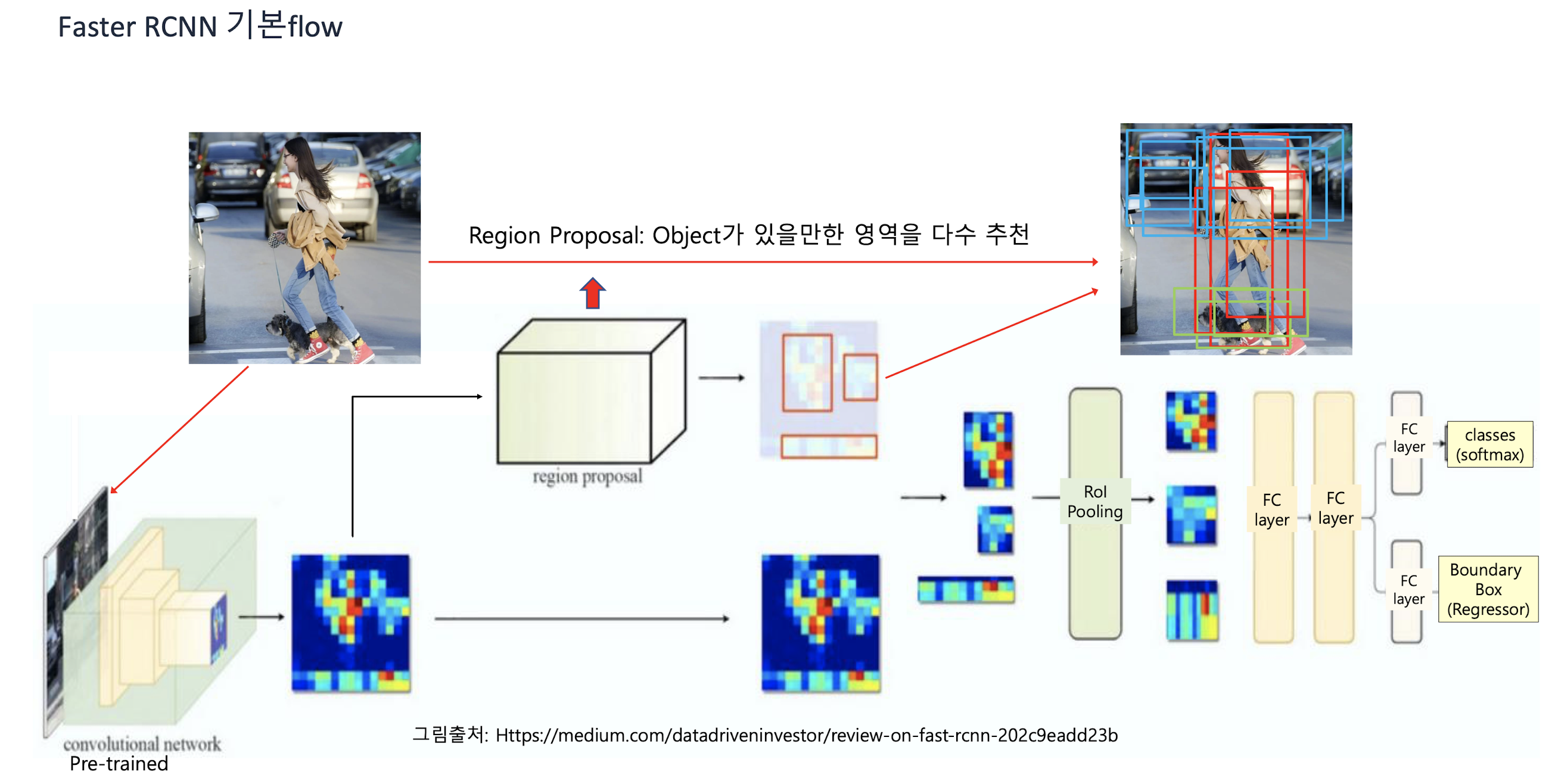

Faster RCNN 기본 flow

• 출처: https://medium.com/datadriveninvestor/review-on-fast-rcnn-202c9eadd23b
• Pre-trained 모델(base network) 사용.
  • 먼저 pre-trained된 CNN 모델 통과 -> feature map을 얻고, 이를 활용해 region proposal 진행
  • 처음 나왔을땐 VGGNet을 썼고, Mobilenet, ResNet등을 사용할 수 있다.
• Rol Pooling은 Region Proposal을 통해 나온 서로 다른 크기의 영역들을 같은 사이즈들로 맞춘다. (fully connected layer는 고정된 크기를 input으로 받기 때문에)
• FC레이어 통과 후에 object 종류별로 classification을 수행과 Boundary Box checking한다.(보다 구체적으로 regressoin 조정)

Faster RCNN의 기본 구조

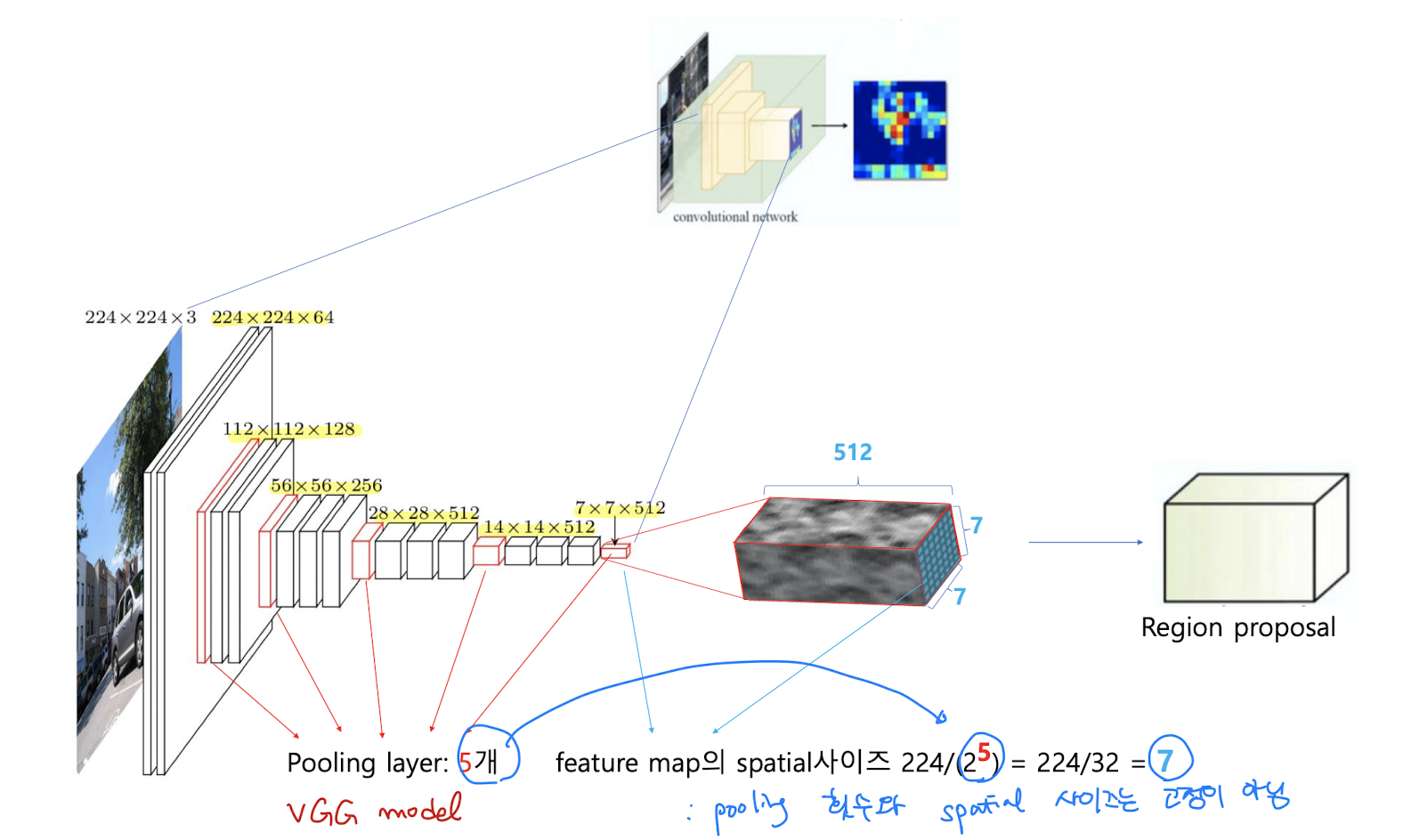

Base Network

• 초기의 논문에서는 VGG Net을 썼음.
• 2242243 사이즈의 이미지가 들어오면 컨볼루션+pooling을 수행하여 5번의 pooling layer를 거쳐 77512가 된다. 즉 feature map의 사이즈가 224/2^5 = 224/32 = 7, 7*7크기의 이미지가 된 것. 풀링 레이어의 개수는 쓰기 나름이다.
• 이 결과를 Region proposal의 네트워크에 집어넣게 된다.

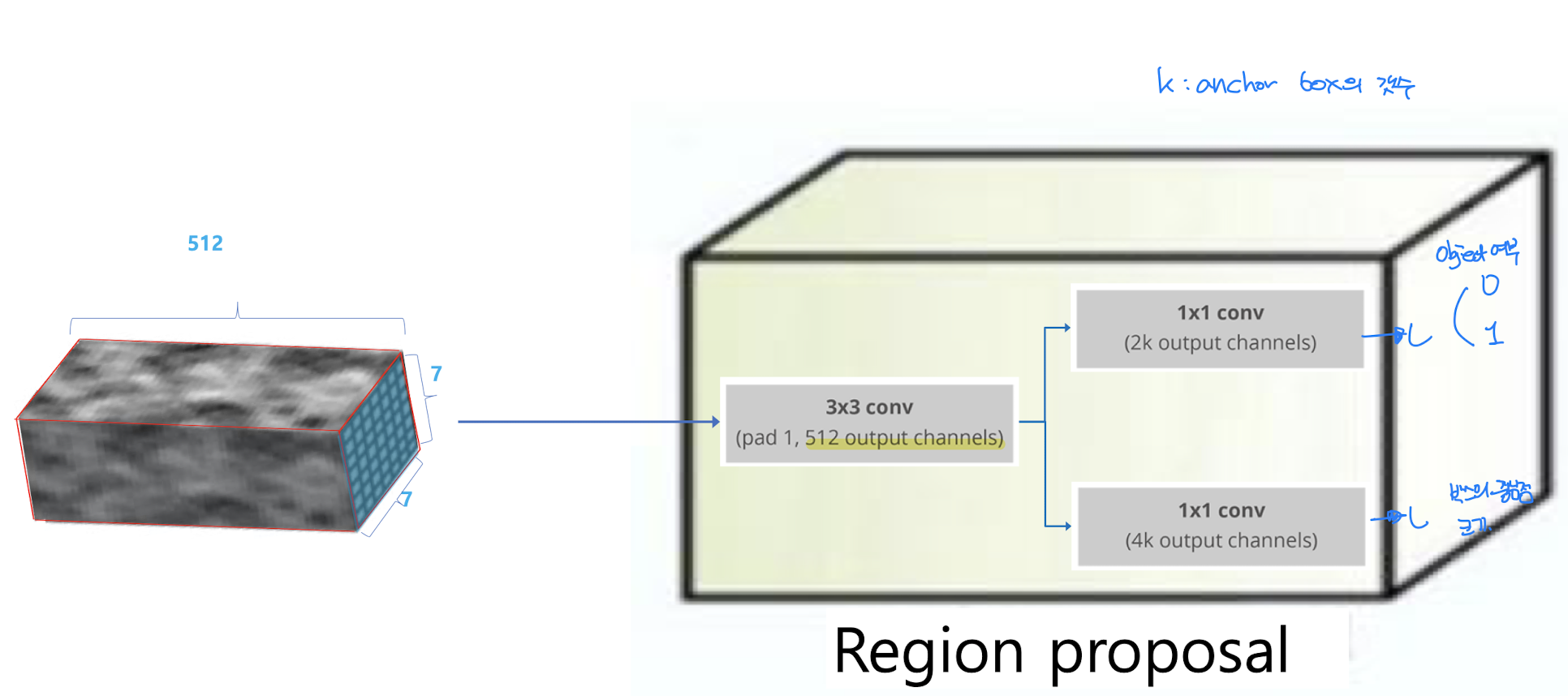

Region Proposal Architecture

• Region proposal의 네트워크 구성
  • 3*3 convolution(아래와 같이 양쪽으로 나눠진다. 따라서 2개의 output이 나온다.): 512개의 output channels
    • 1*1 convolution: 2k(=36)개의 output channels, object의 유무를 알기 위한 Loss Function 값을 최소화 하기
    • 1*1 convolution: 4k(=36)개의 output channels, 박스의 중심점 위치와 크기 를 지정하기 위한 Loss Function 값을 최소화 하기

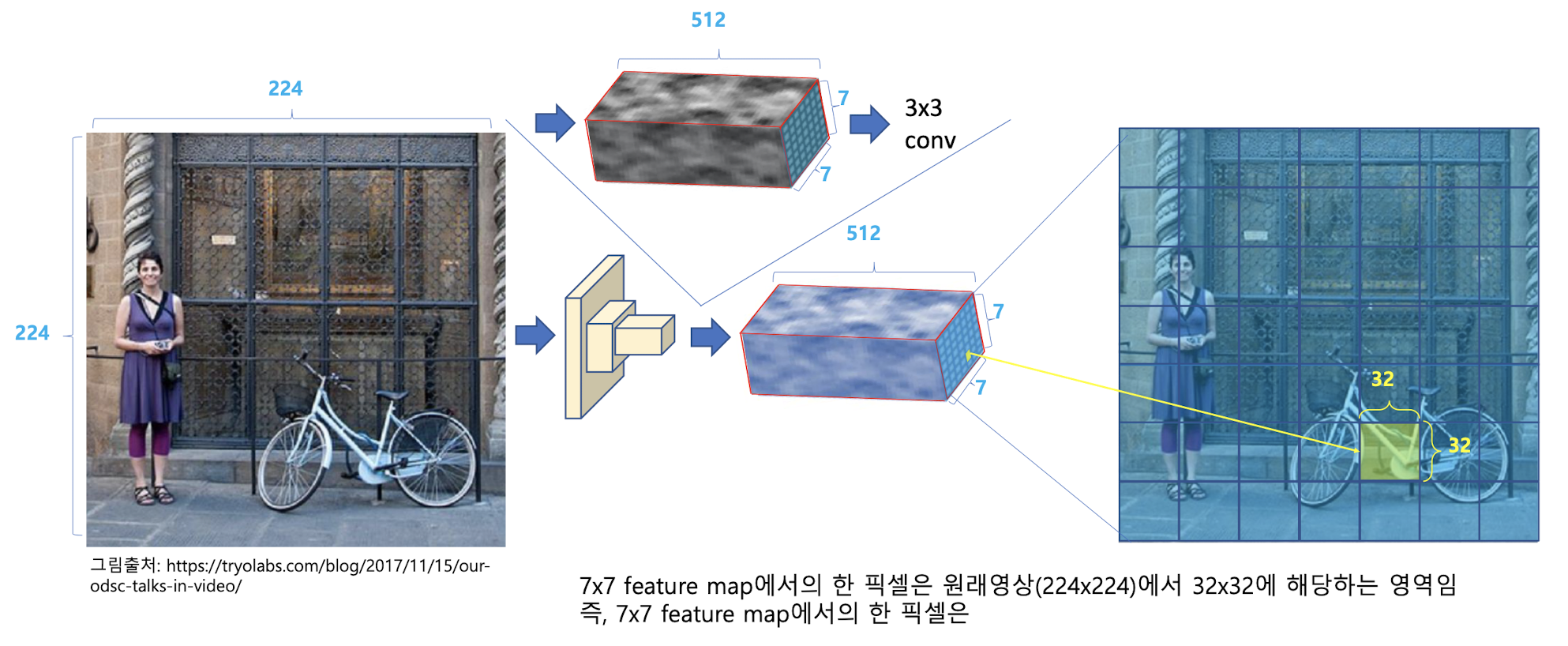

3*3 Convolution 후의 Output

• 224 * 224 사이즈의 이미지 -> 3 * 3 컨볼루션을 통과하여 7 * 7 사이즈의 이미지
• 7 * 7 feature map에서의 한 픽셀은 원래영상(224*224)에서 32 * 32에 해당하는 영역임.

1*1 convolution

• 1 * 1 컨볼루션은 3차원 필터인데 각 픽셀의 width, height가 1이다.
• 3 * 3 컨볼루션을 통해 나오는 feature에 1 * 1 컨볼루션을 씌우면 겹치는 각 픽셀 영역에서의 필터값과 1 * 1 컨볼루션의 피쳐맵의 값이 곱해진다. 겹치는 각 픽셀마다 하나의 값이 나온다.
• 결과적으로 하나의 맵이 나온다.

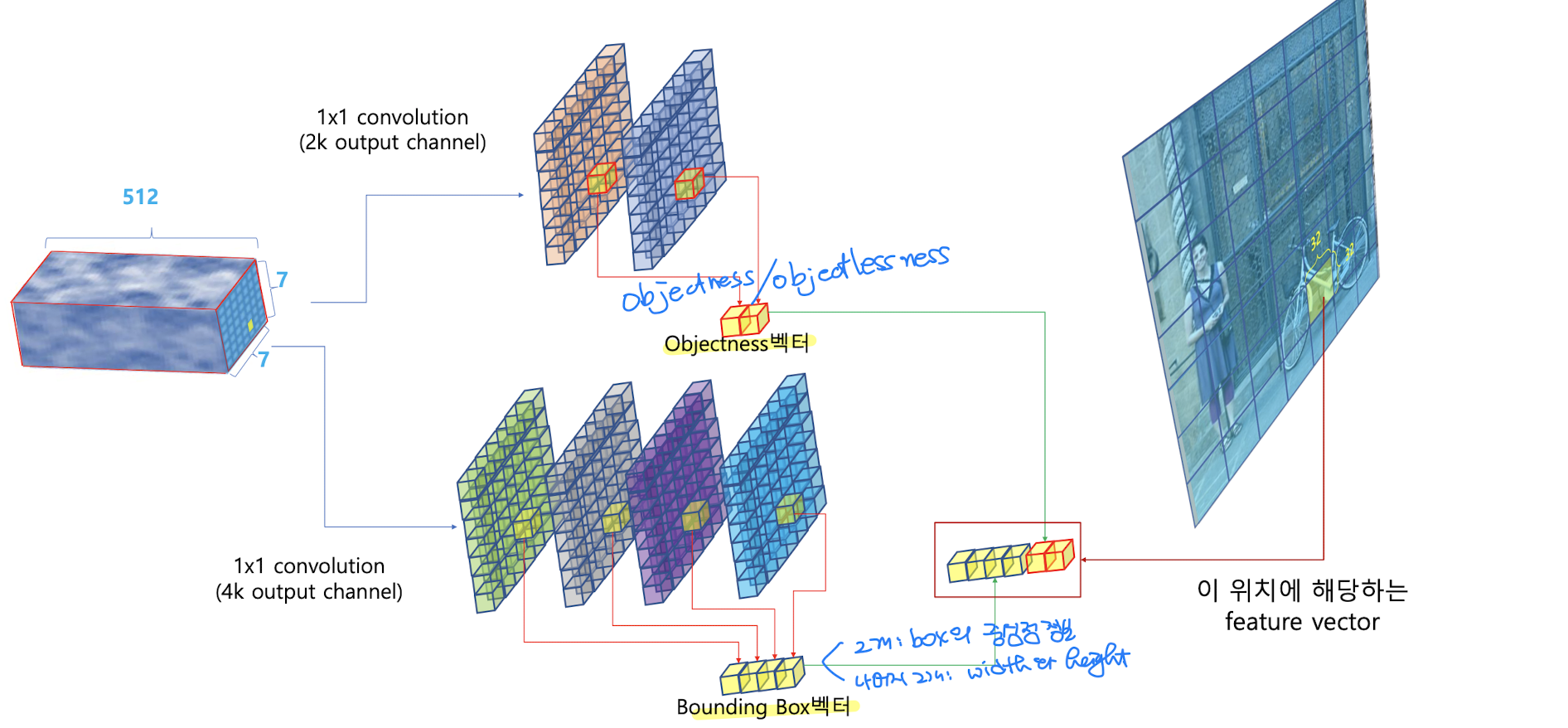

1*1 Convolution 후의 Output

• 1*1 Convolution을 통과하면 하나의 맵이 나온다.
• 2개의 1*1 Convolution은 각각 2k의 output channel(1k의 맵 2개)
  • 여기에서 각 맵의 위치 2개를 통해 Objectness 벡터가 나온다
  • 이 값은 해당 픽셀 위치에 오브젝트가 있을 확률을 알려준다.
• 그리고 4k의 output channel(1k의 맵 4개)이 도출된다.
  • 여기에서 각 맵의 위치 4개를 통해 Bounding Box 벡터가 나온다
  • 이 값의 2개는 오브젝트를 감싸는 바운딩 박스의 중심점을 알려준다.
  • 이 값의 나머지 2개는 중심점을 기준으로 하여 박스의 width, height를 알려준다.
• Objectness 벡터와 Bounding Box 벡터를 합쳐 같은 위치에 해당하는 feature vector가 된다.(오브젝트가 있을 확률 + 오브젝트 박스의 중심점 + 너비와 높이의 정보

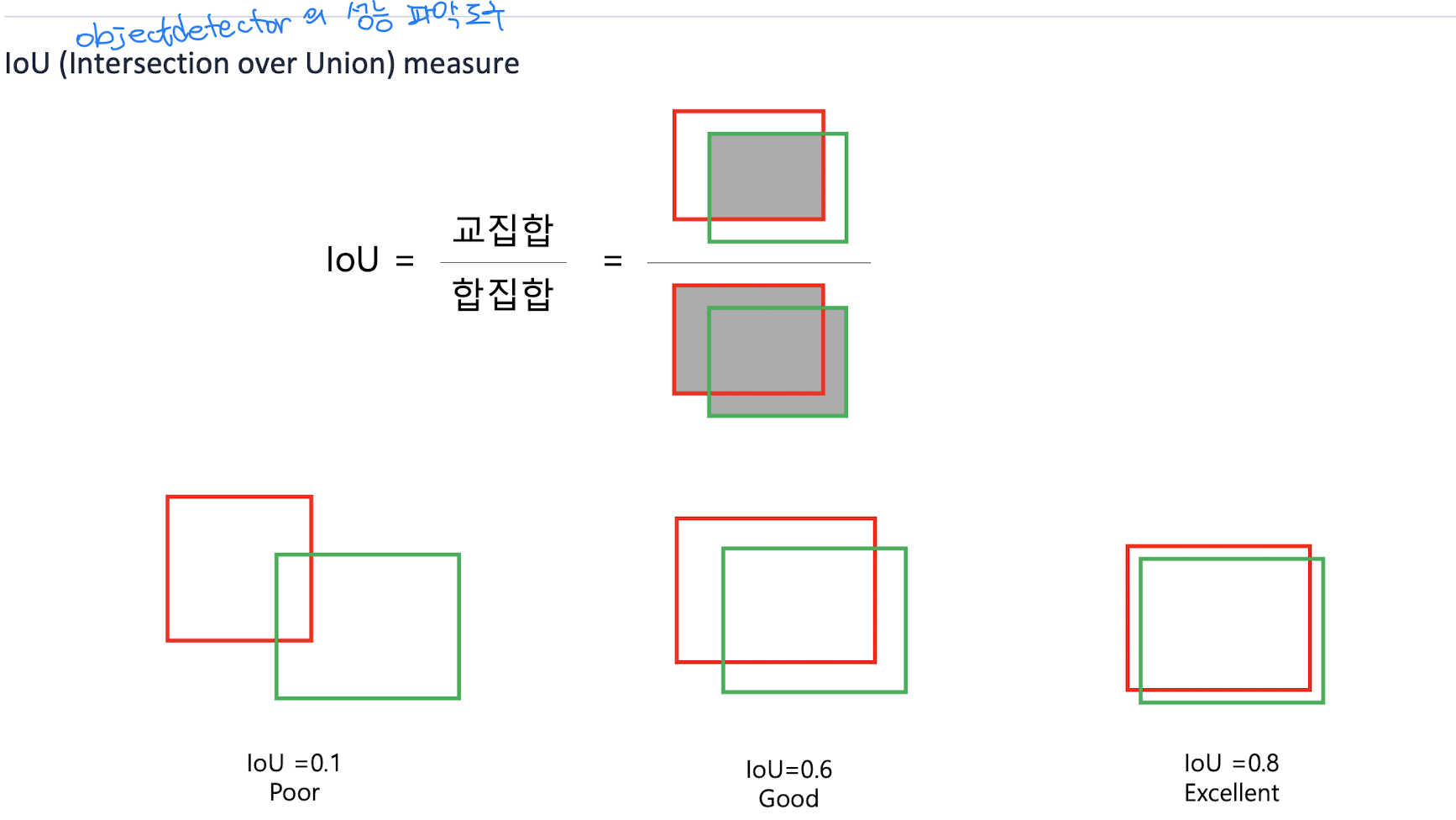

IoU(Intersection over Union) measure

object detector가 detect를 잘하는지 평가할 도구가 필요함

IoU = 예측값과 참값의 교집합 / 예측값과 참값의 합집합

IoU가 1이면 가장 최댓값, 예측값과 참값이 모두 일치할 때.
IoU가 0이면 가장 최솟값, 예측값과 참값이 아예 일치하지 않을 때.
0과 1사이의 값을 갖고, 1에 가까울수록 좋은 성능을 가진 것이다.
--> 실제로는 아까 우리가 계산해놓은 그리드 별 output vector로 IOU를 계산해 성능을 평가하기는 어렵다. 왜?



Objectness 벡터

• 2개의 벡터: 이 영역이 오브젝트에 해당하는 영역인지 아닌지(오브젝트일 확률/오브젝트 아닐 확률)
• 4개의 벡터: 이 영역이 오브젝트에 해당하는 영역이라면 오브젝트의 바운딩 박스의 위치와 크기는 어떻게 되는지(오브젝트의 중심점의 x, y좌표, 오브젝트의 바운더리의 너비, 높이)

Objectness의 기준

• 2개의 벡터: 이 영역이 오브젝트에 해당하는 영역인지 아닌지(오브젝트일 확률/오브젝트 아닐 확률) 판단훈련시 이 영역이 오브젝트 영역인지 아닌지 판단하는 방법은 무엇이 있을까?



  • 1. Ground Truth object 영역(사람이 손수 매뉴얼하게 오브젝트를 구분해둔 것의 데이터셋, 참값)과의 IoU를 계산하여 IoU가 threshold보다 크면 이 영역을 오브젝트 영역이라고 판단.  작으면 오브젝트 영역이 아니라고 판단하면 어떨까?

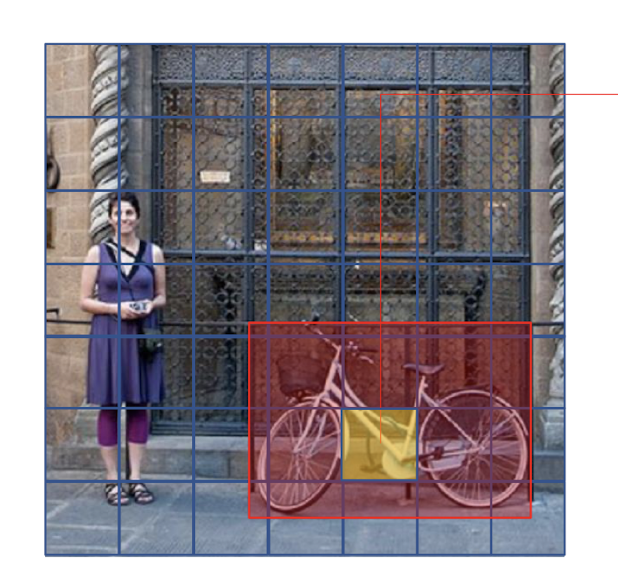

    • 해당 grid가 어떤 오브젝트 영역의 일부 -> IoU가 작기 때문에 오브젝트가 아니라고 판단
  • 2. IoU로 판단하지 말고 Ground Truth object 영역과의 교집합으로 판단하면 되지 않을까?
    • 그러면 오브젝트 영역의 일부가 오브젝트 영역으로 판단이 되기는 함.
    • 문제? Box Boundary Regressor(Object 영역을 미세조정)이 어려워짐

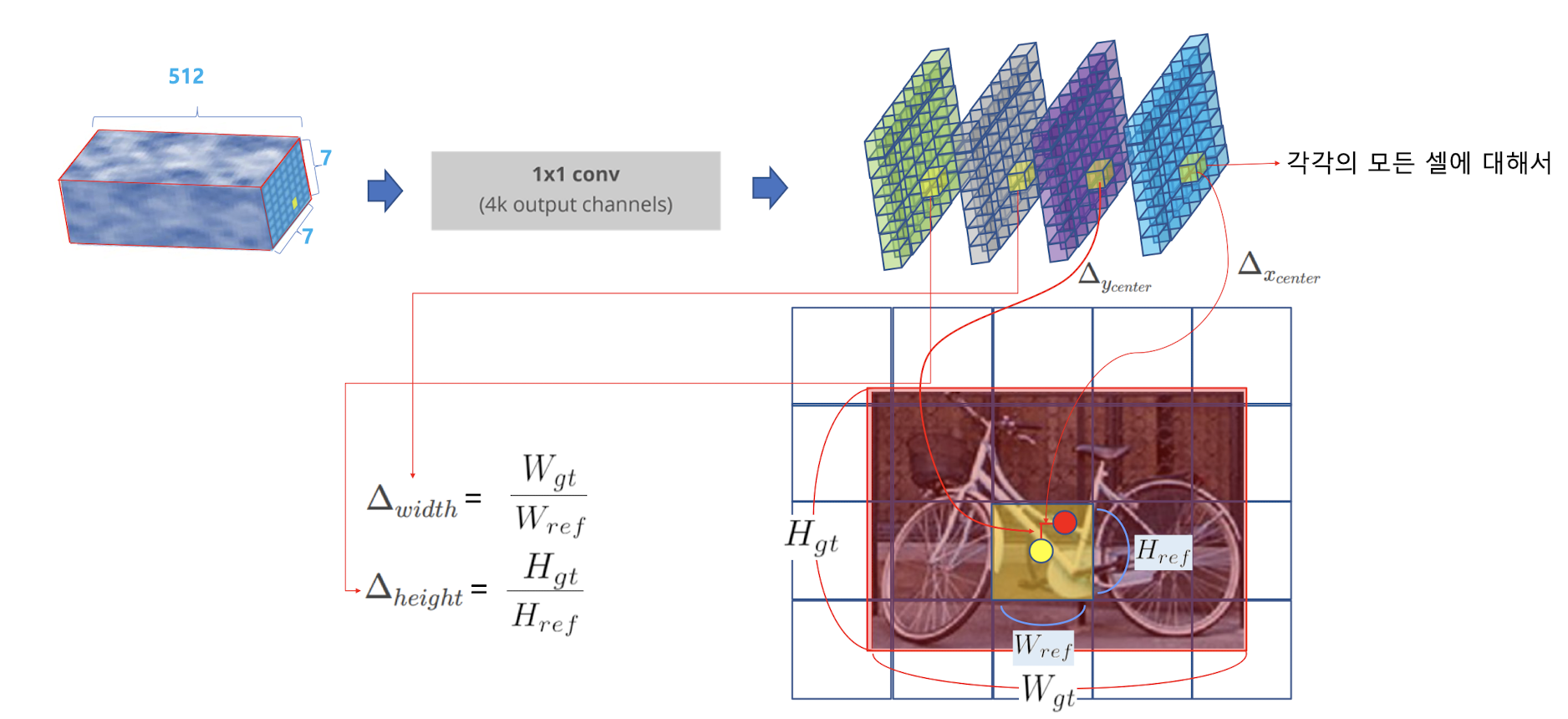

Boundary Box Regressor

• Box Boundary Regressor(네트워크):

•


  • 오브젝트의 바운더리 박스의 좌표를 찾는 일을 함
  • 현재 ‘임시’로 지정한 바운더리 박스가 오브젝트의 실제 바운더리 박스와 많이 다르면 일이 어려워진다. = 이런 매핑을 잘 해주는 (33, 11 컨볼루션 레이어)를 학습시키기가 어려워진다
  • 4k의 output channel(1k의 맵 4개)의 아웃풋에서 일어나며, 중심점으로부터 가로-세로로 얼마나 벗어났는지 계산한다.
  • height, width, y_center, x_center이 도출된다.
• 문제점: 만약 오브젝트의 일부 영역은 오브젝트의 영역에 해당하는 것으로 학습했다고 했을 때 이것을 잘 학습했다고 할 수 있는지?
  • 오브젝트의 일부 영역만 보고 이렇게 생겼다면 오브젝트 영역이다 라고 배워도 되는걸까?
  • 오브젝트의 전체 영역을 보고 이렇게 생겼다면 오브젝트 영역이라고 해야 더 잘 배운 것으로 볼 수 있다. 나중에 이와 비슷하게 생긴 것을 오브젝트라고 판단하기 때문에.

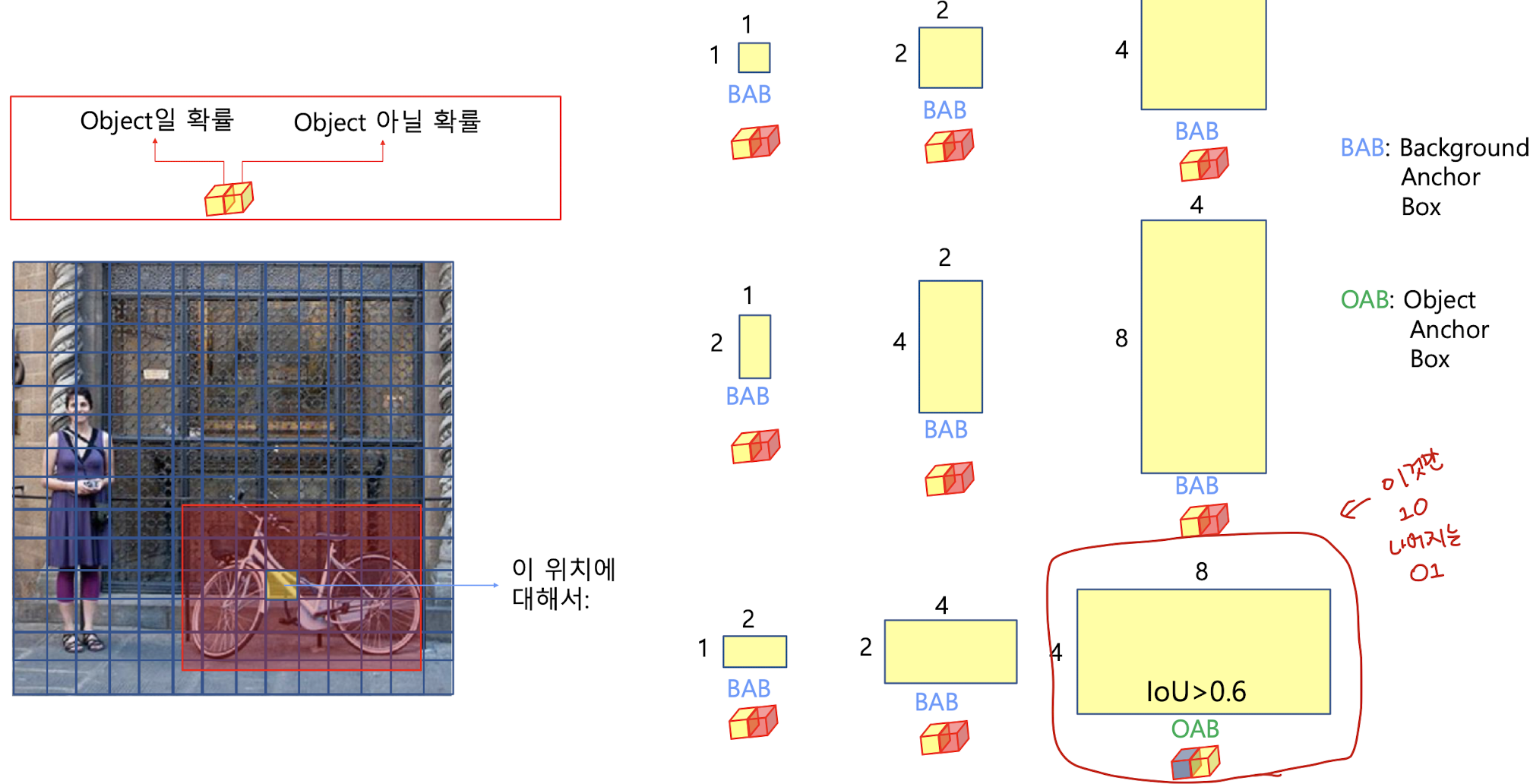

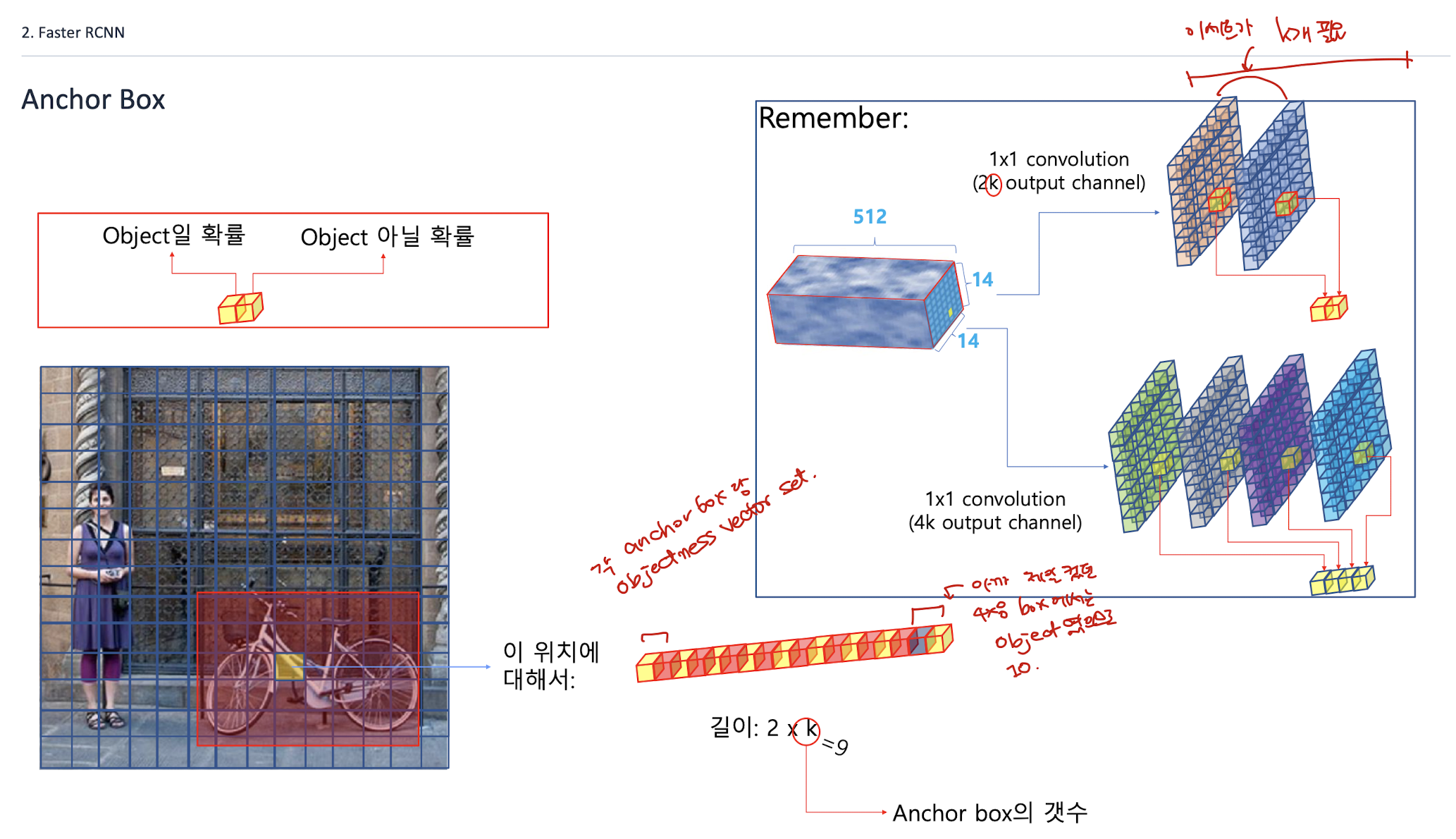

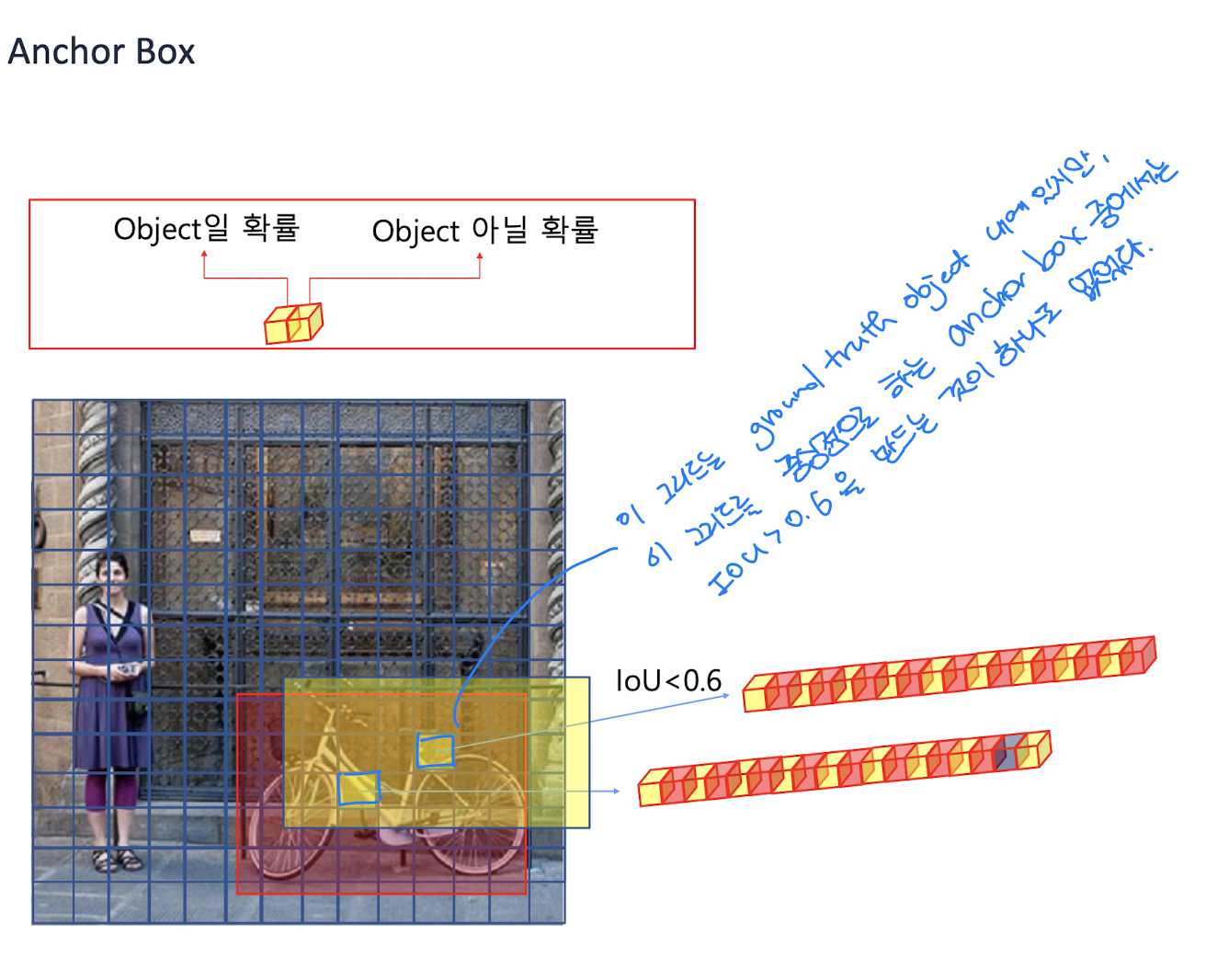

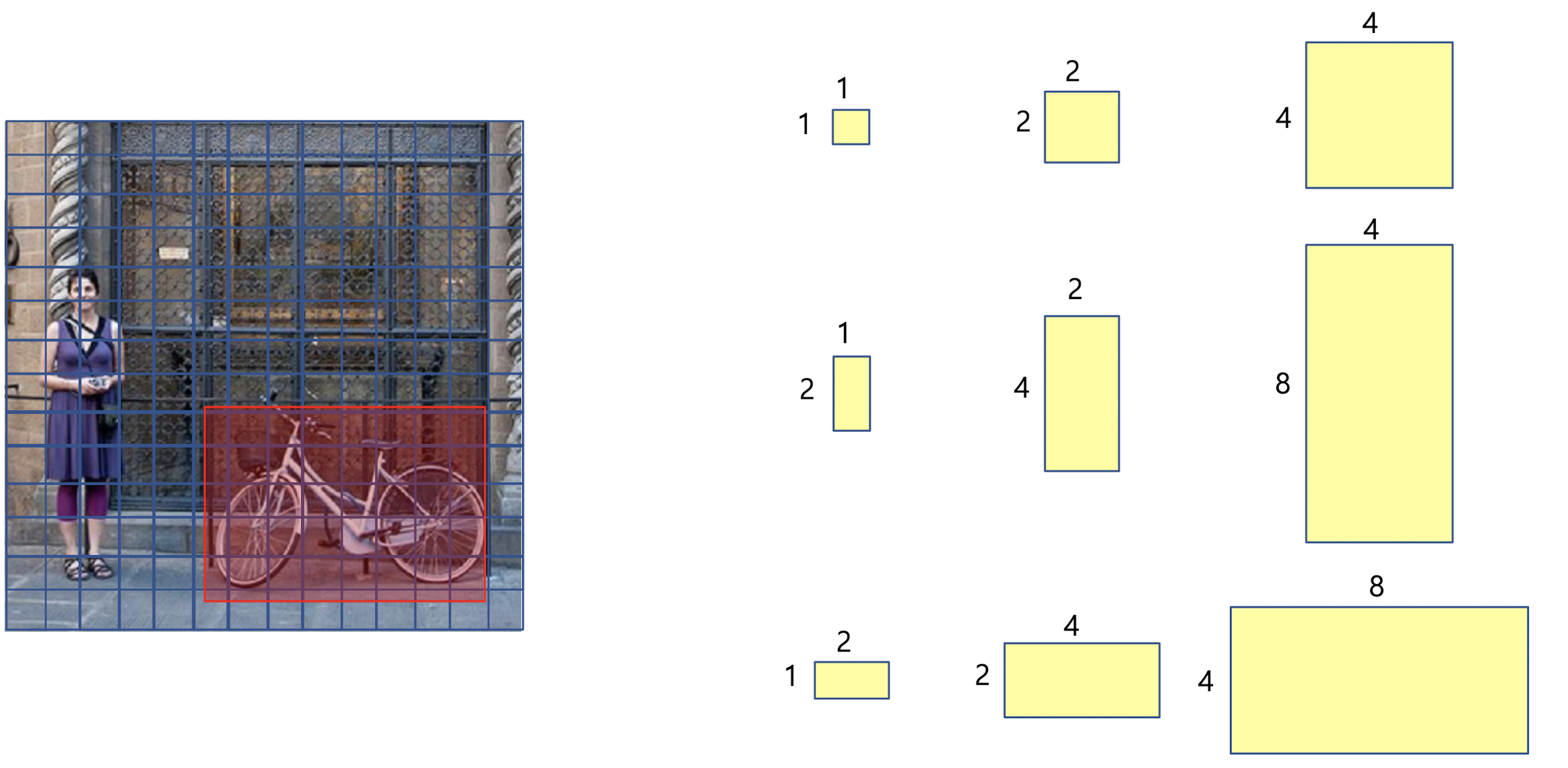

Anchor Box(해결 방법)

• Anchor Box: 정해진 크기와 비율을 가진 미리 정의된 후보 box(9개) (임의의 사이즈와 갯수, 모델에 따라 다르다)

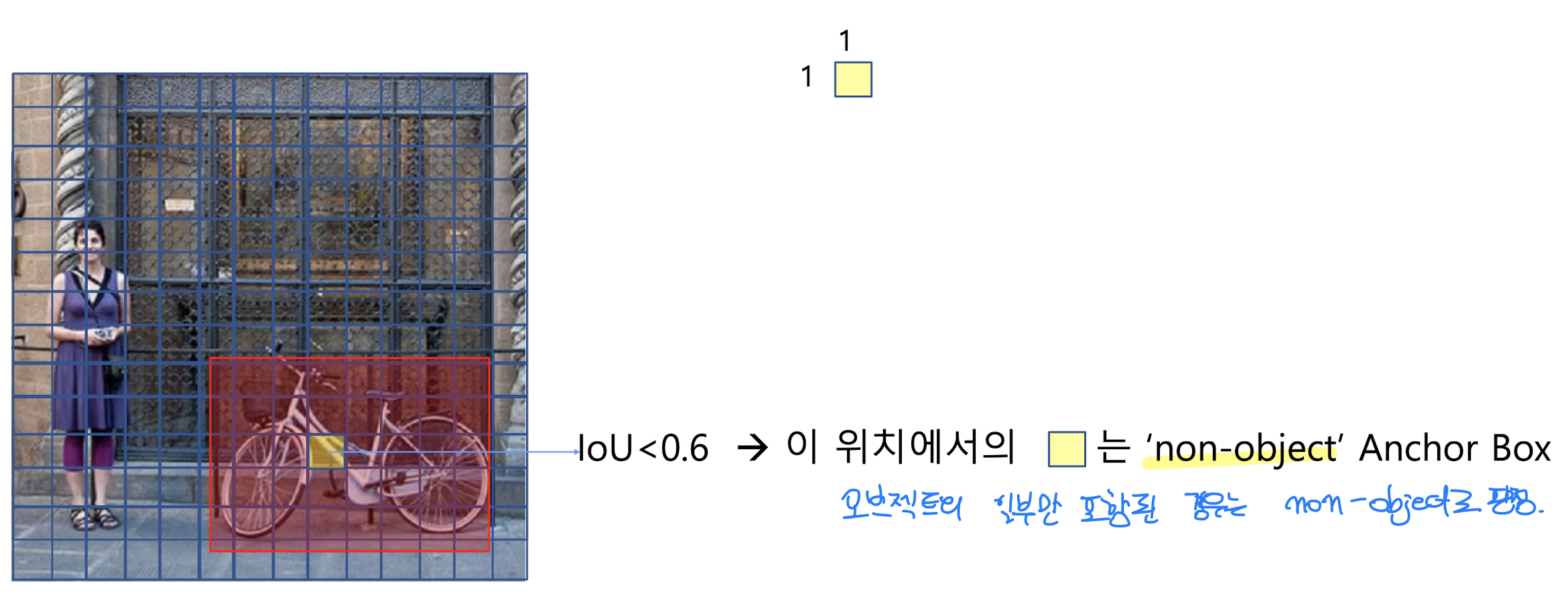

• IoU < 0.6: 이 위치에서의 픽셀 영역은 ‘non- object’ Anchor box

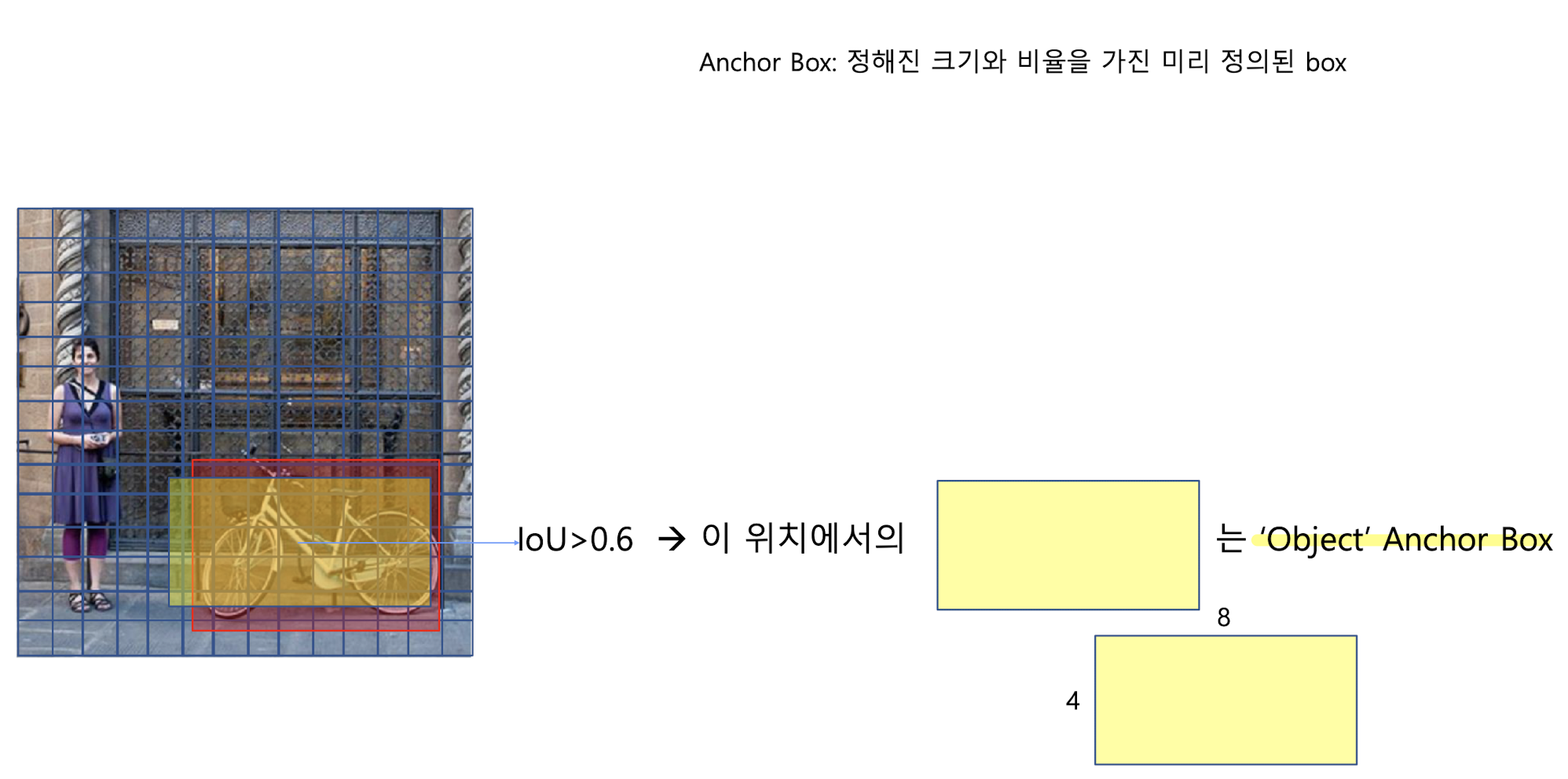

• IoU > 0.6: 이 위치에서의 픽셀 영역은 ‘object’ Anchor box

•

• 2개의 벡터: 이 영역이 오브젝트에 해당하는 영역인지 아닌지(오브젝트일 확률/오브젝트 아닐 확률)
  • BAB: Background Anchor Box
  • OAB: Object Anchor Box
  • BAB, OAB인 9개의 정해진 크기와 비율을 가진 미리 정의된 후보 anchor box들이 한줄로 합쳐진다. 이것을 정답박스라고 한다.
    • 길이 2*k=9, k는 Anchor box의 갯수
    • 각 위치마다 정답이 나오고, 크기는 7*7이 된다.
    • 정답이 이와 같이 나오도록 학습을 해야 한다.

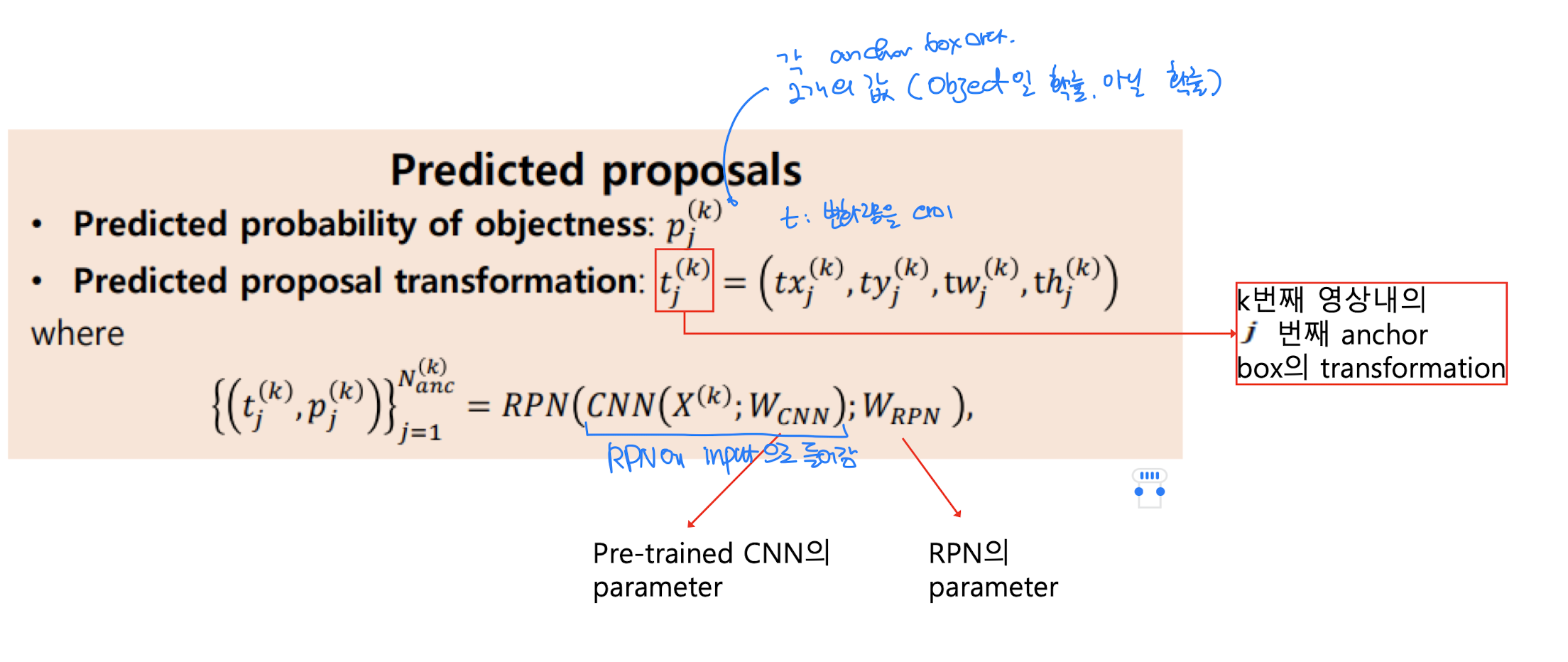

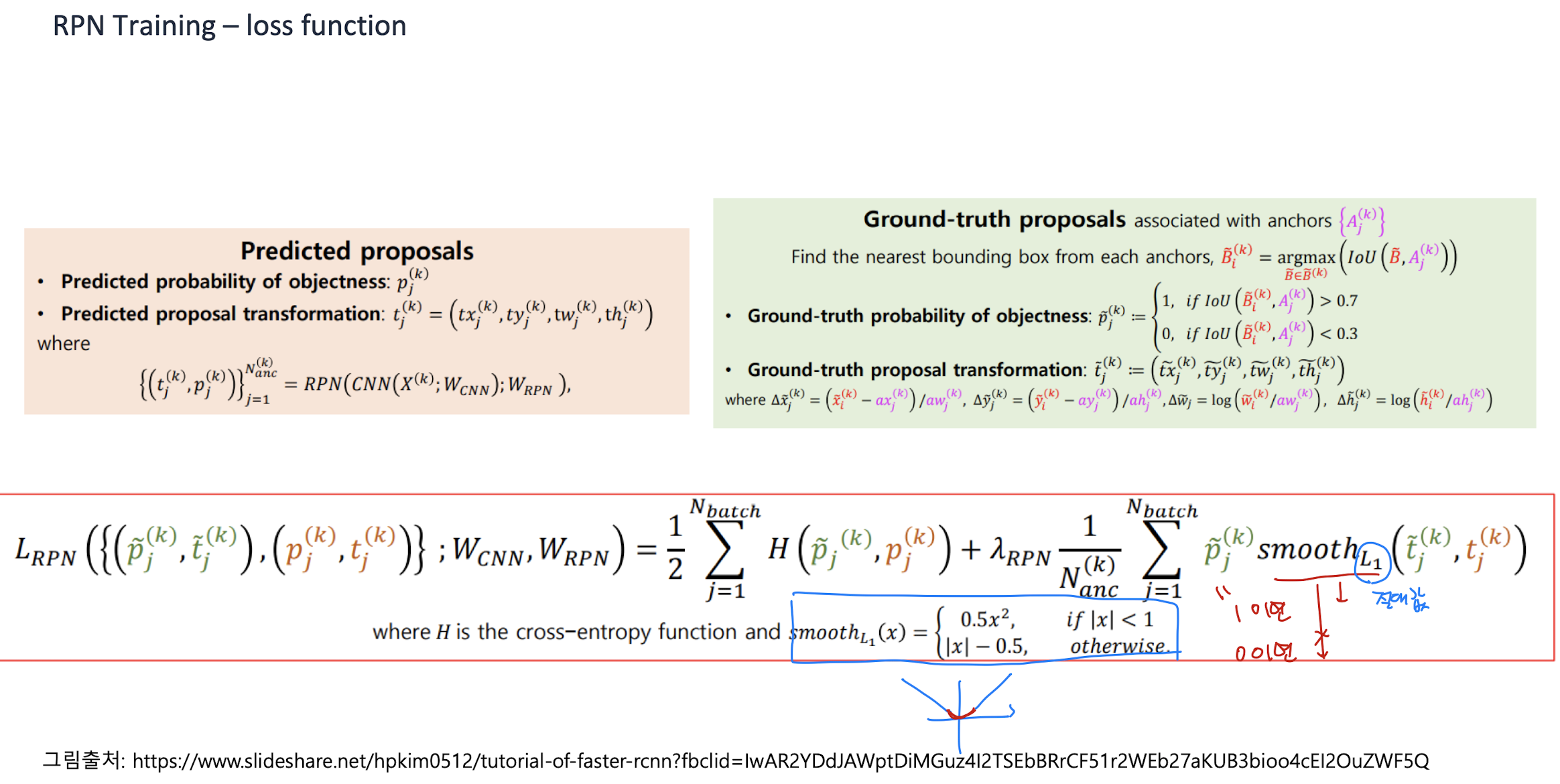

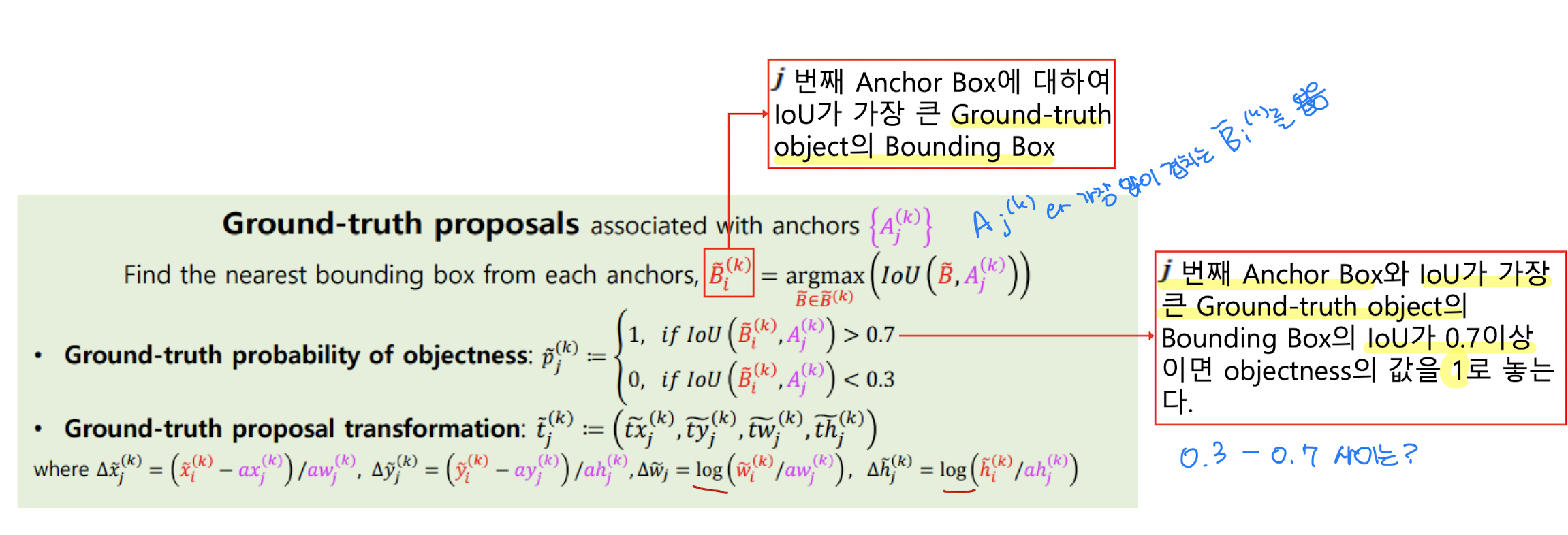

RPN Training

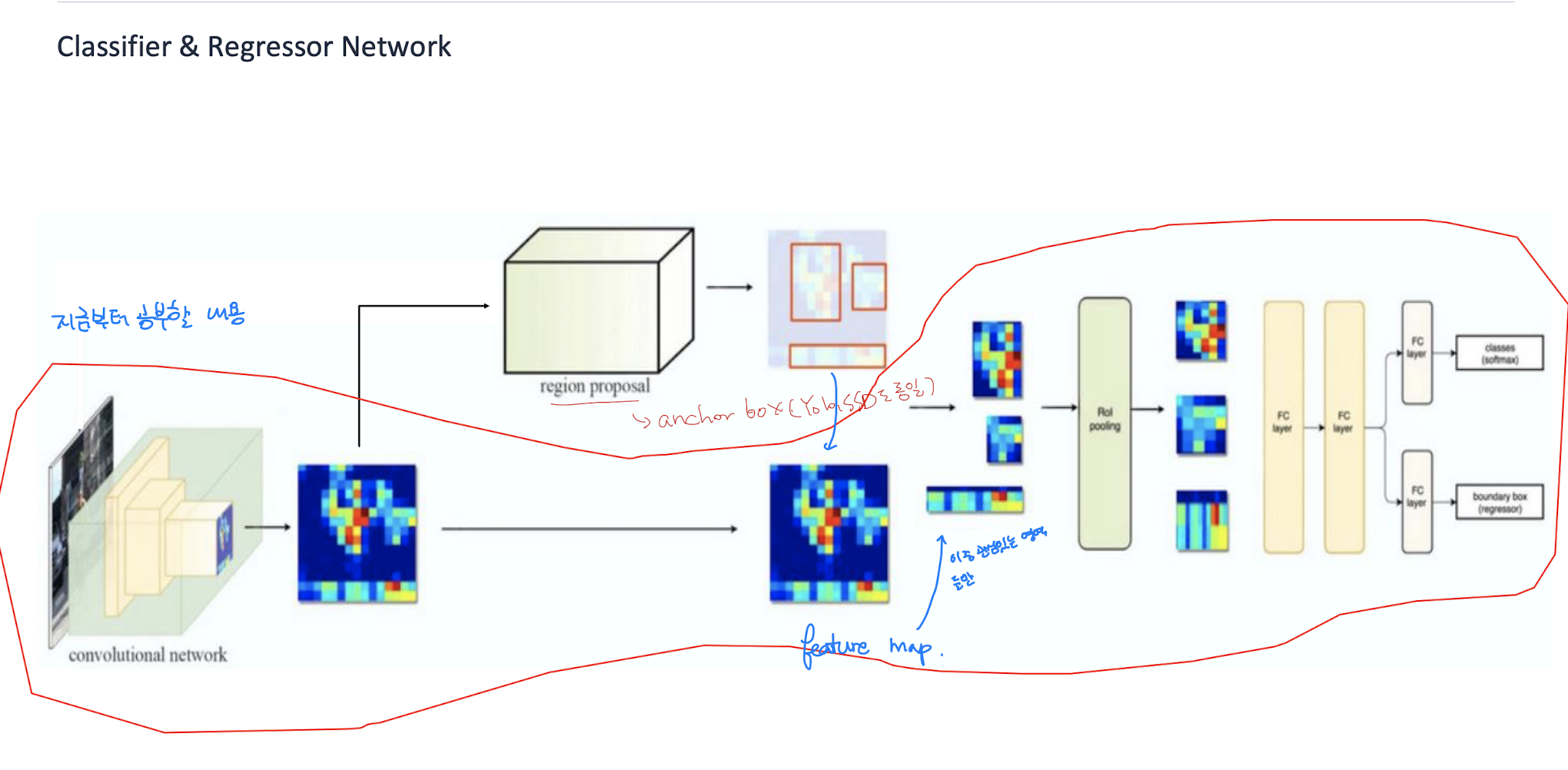

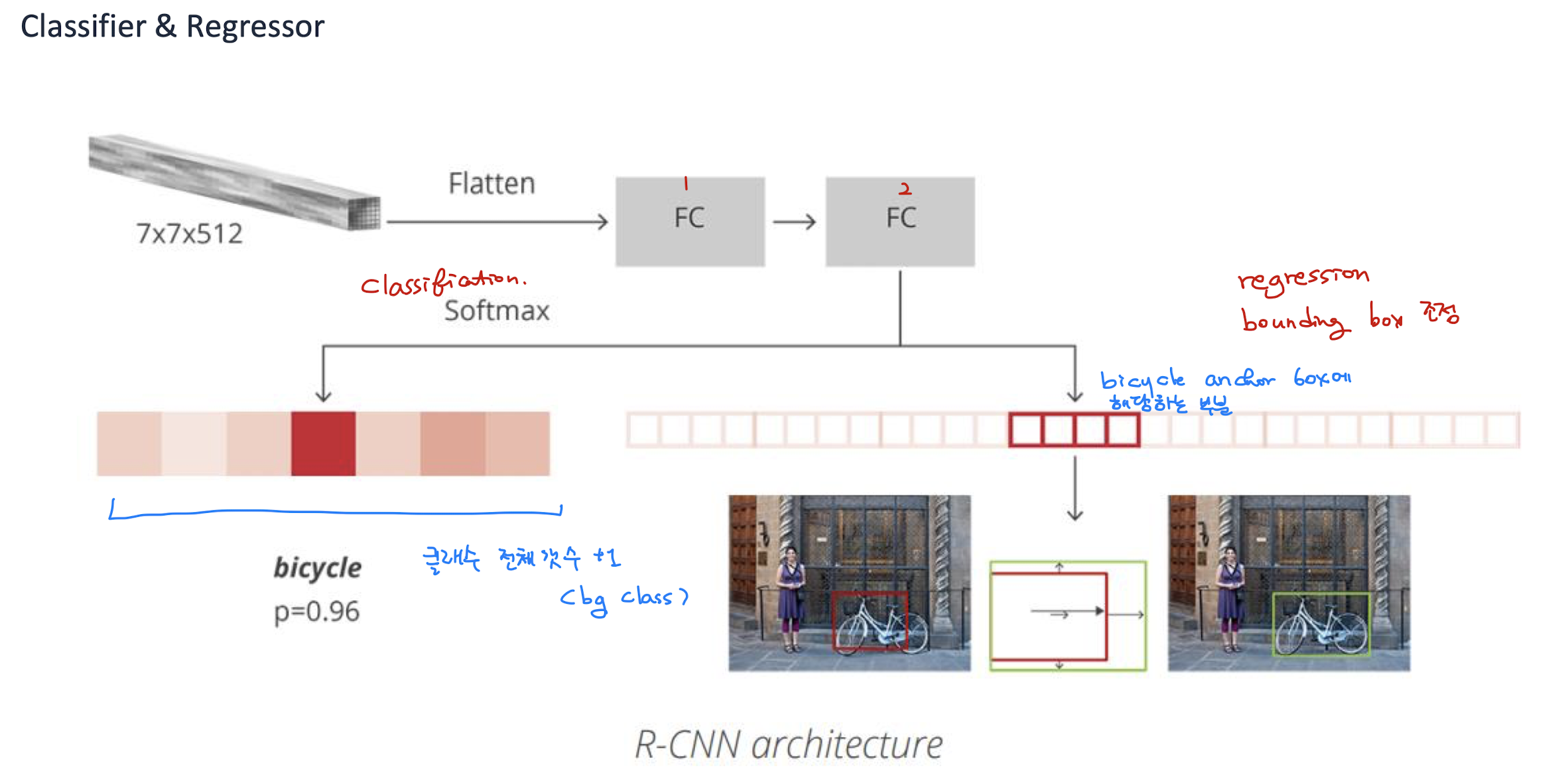

Classifier & Regressor Network

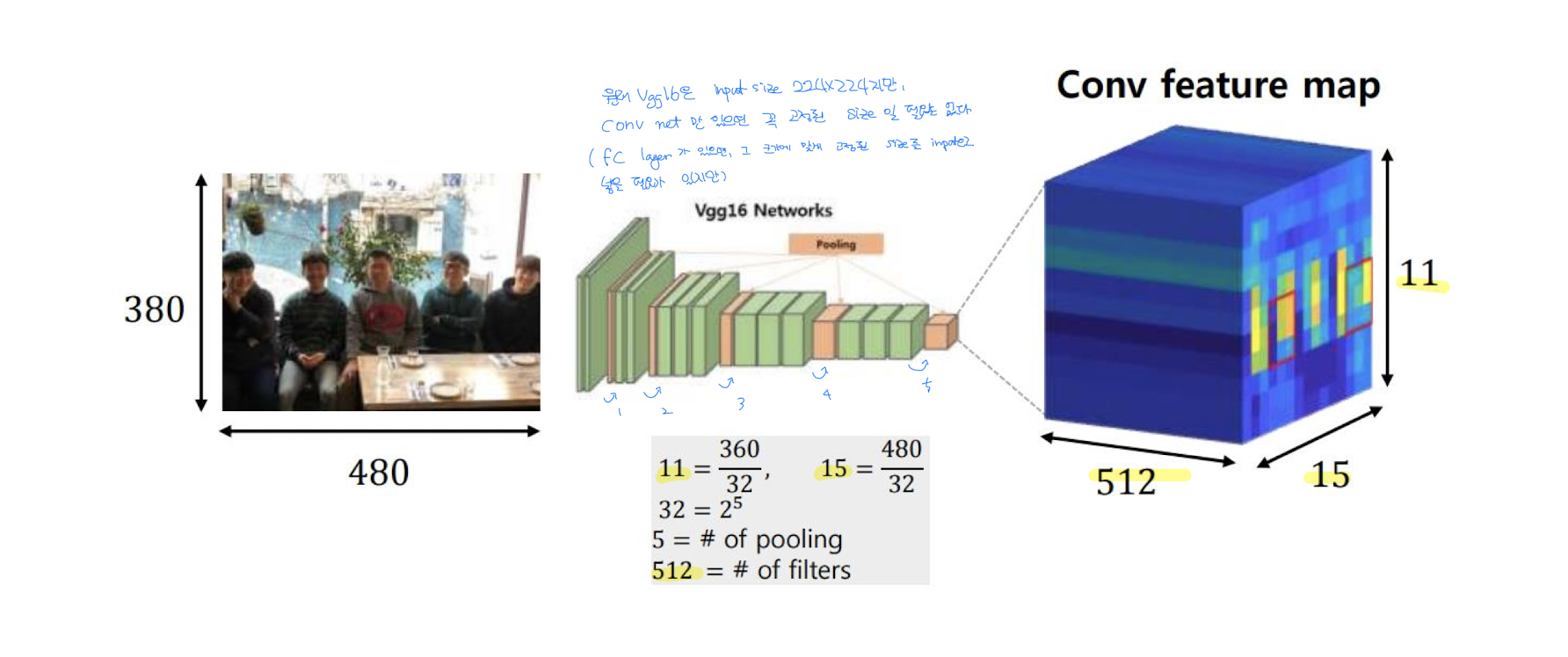

Vgg16 net의 Conv net을 활용한다.

꼭 고정된 사이즈가 input일 필요없고, vgg16 conv net의 필터 수와 pooling layer 갯수에 맞춰 계산해주면 된다.

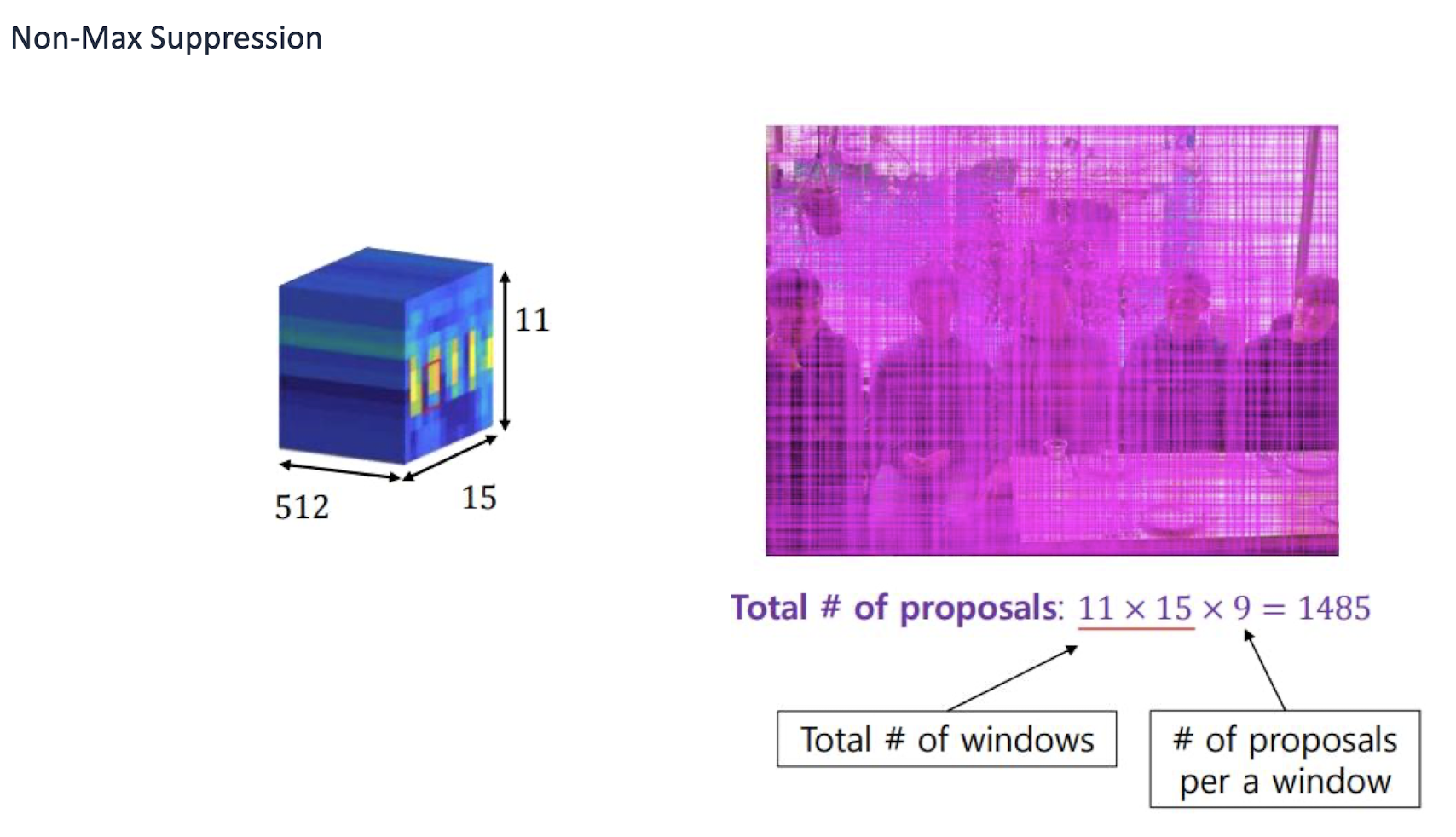

제안된 앵커박스의 갯수는 : 11x15x9 (한 픽셀당 9개씩이니까) = 1485

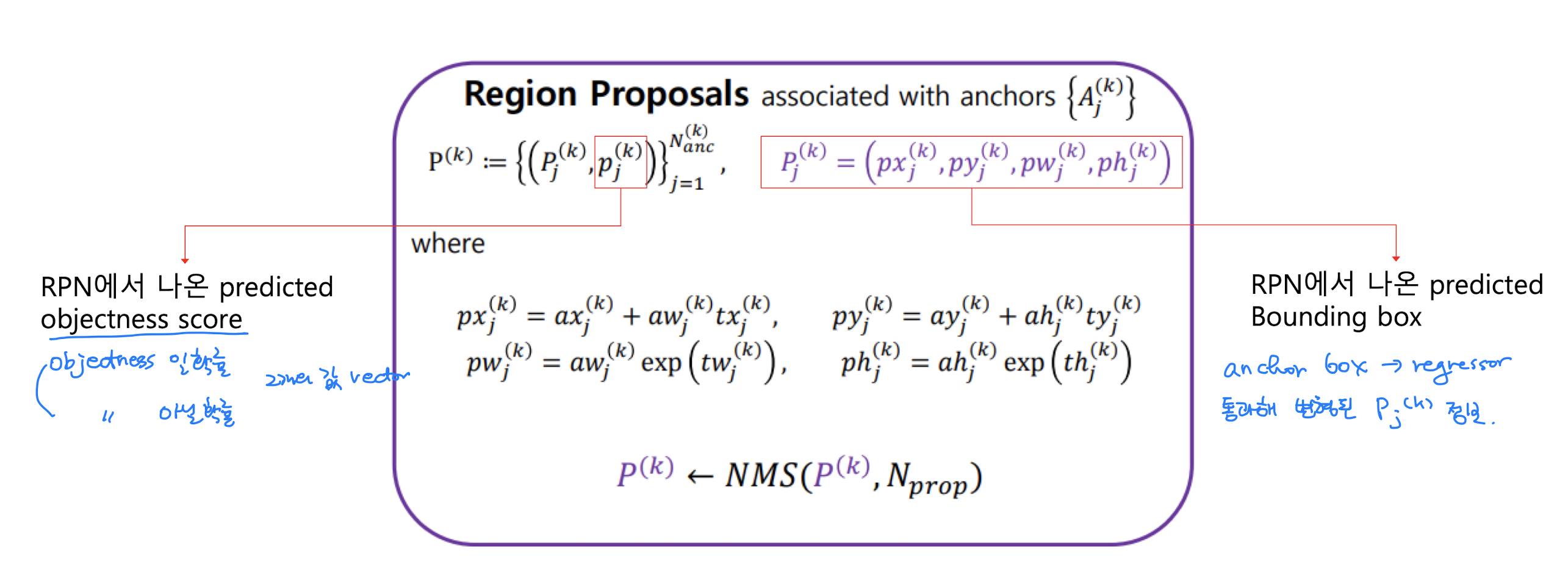

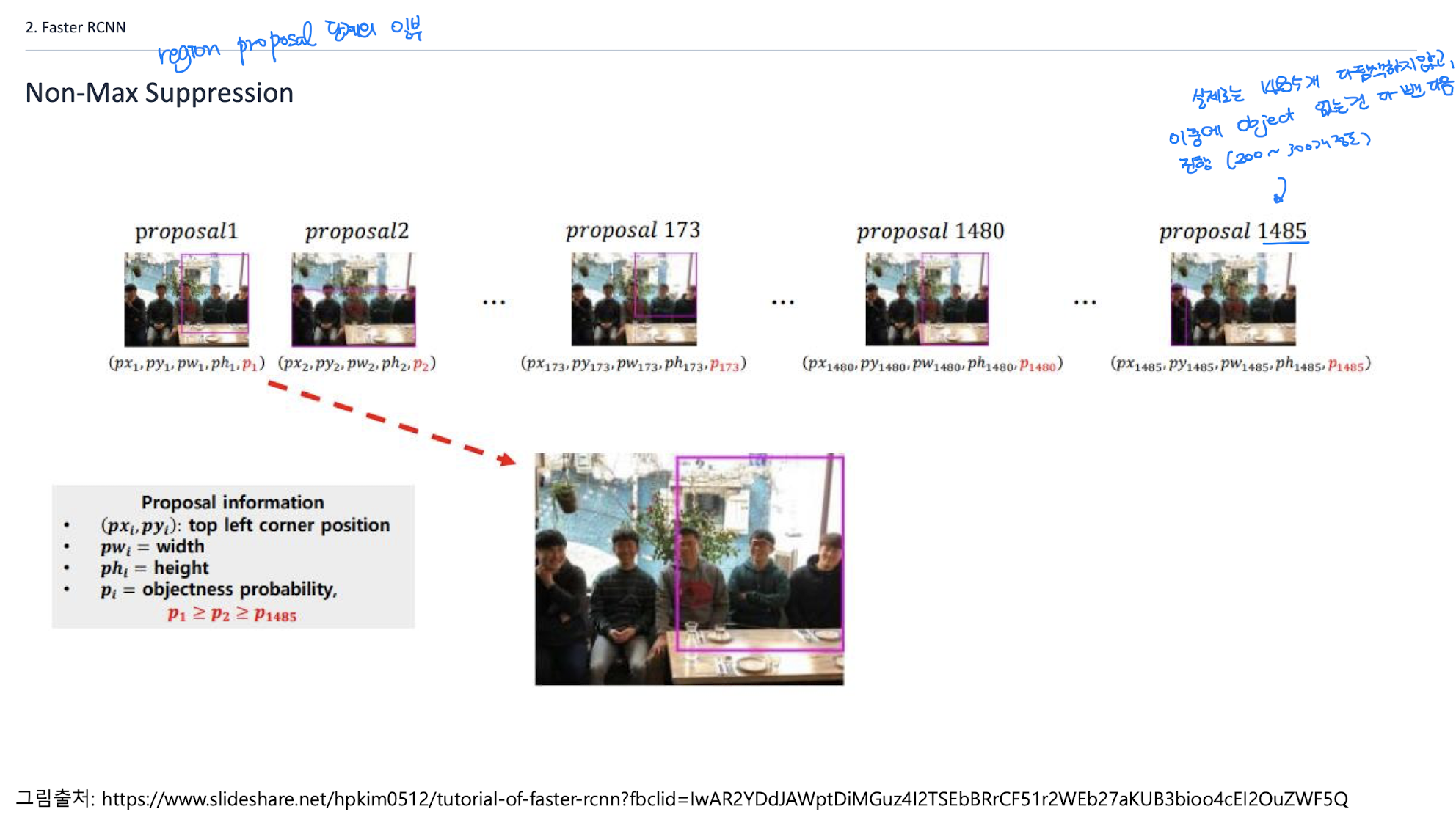

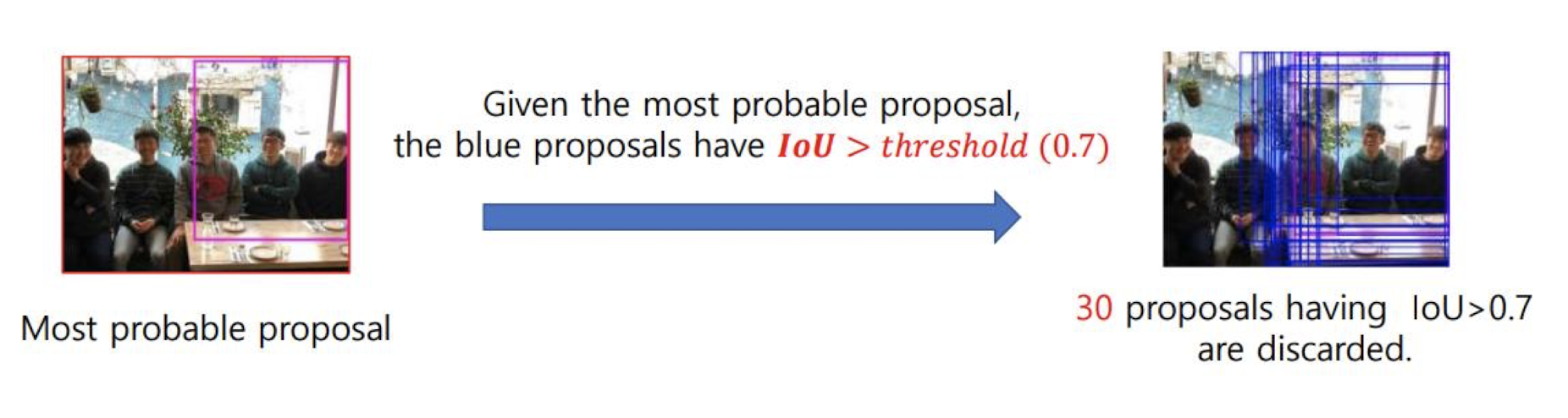

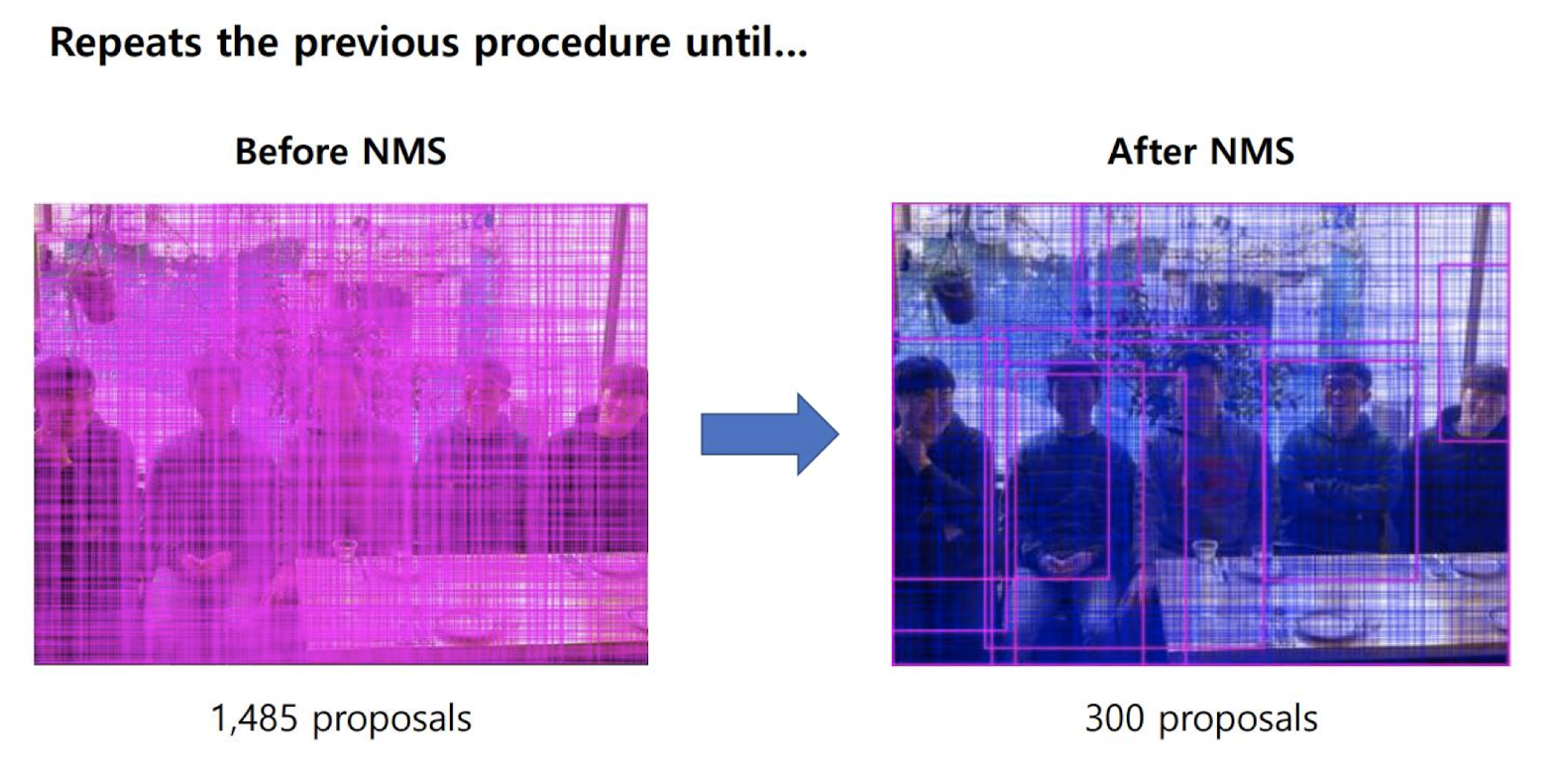

Non-Max Suppression (Region Proposal 단계의 일부)

1485개의 제안된 box 들 중에서 object가 없는 박스는 다 버림

200여개쯤 남은 것 중에서 objectness score 순으로 정렬-> 가장 점수가 높은 박스를 기준으로 나머지 박스들과 IOU 비교

-> 둘이 겹치는 부분이 높으면 같은 object를 보고 있다고 보고 삭제

--> 설정한 박스의 갯수가 나올 때 까지 계속 반복한다.

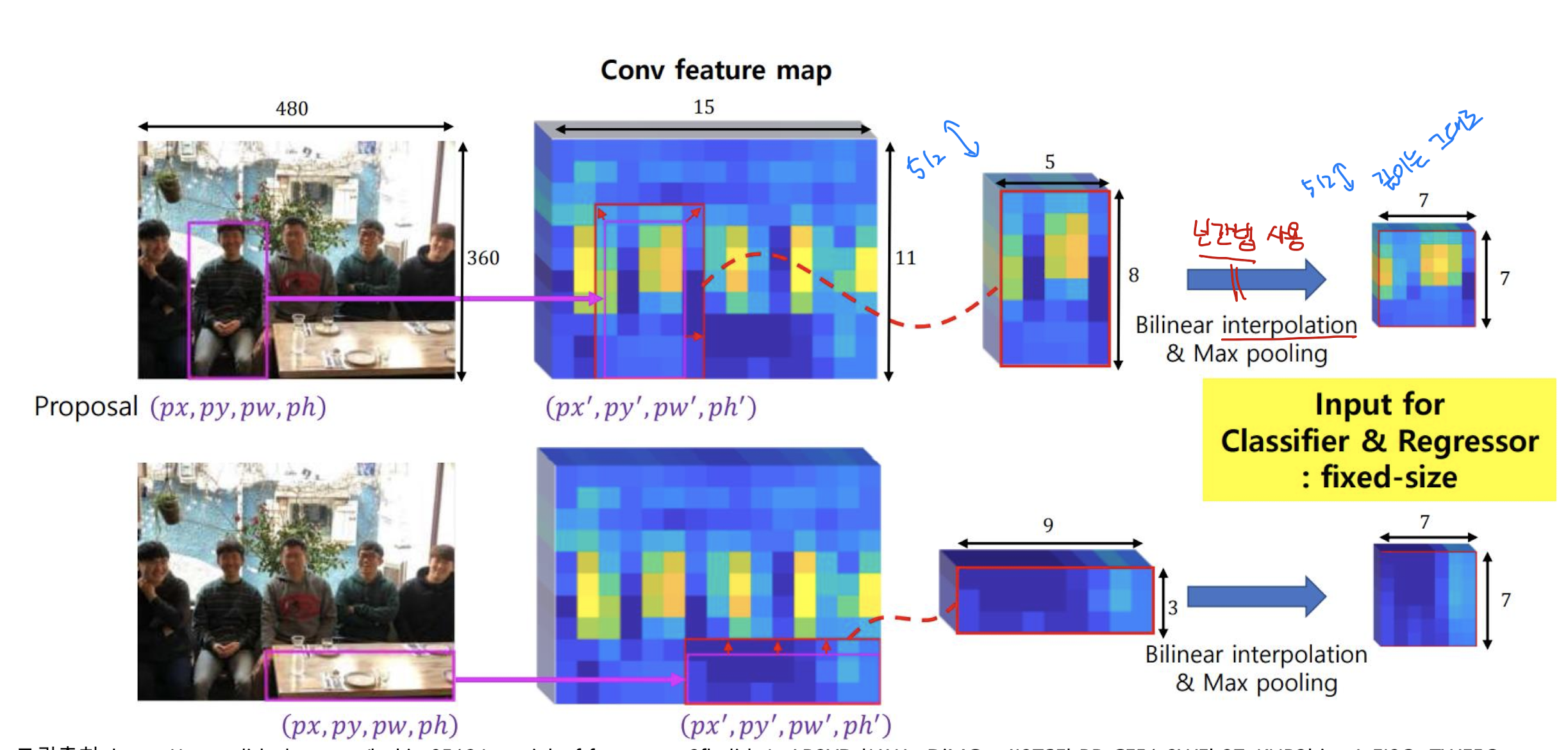

ROI Pooling

선정된 feature들은 크기가 다 다르다.

FC layer에 통과시키려면 고정된 input size가 필요

일정한 크기로 output을 만들어 주는 것이 ROI Pooling 과정

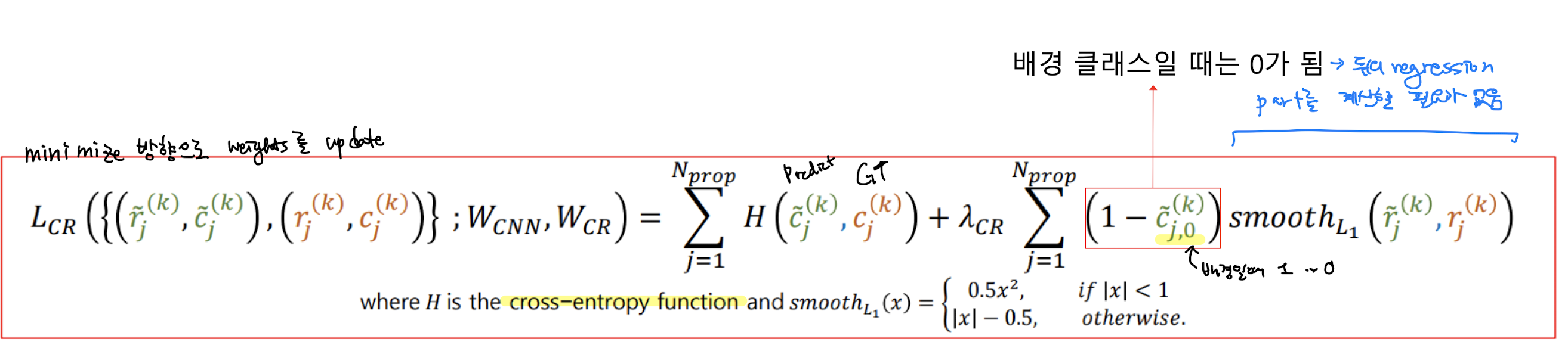

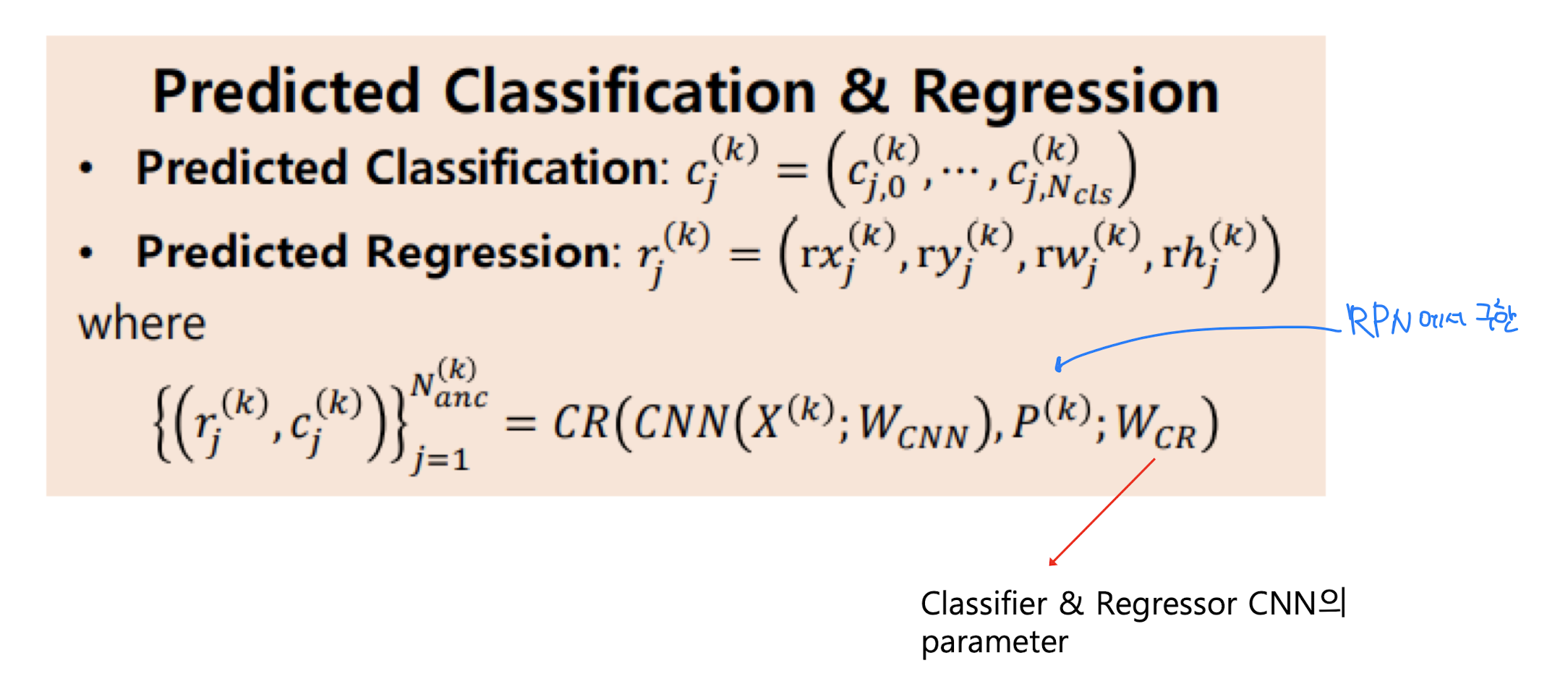

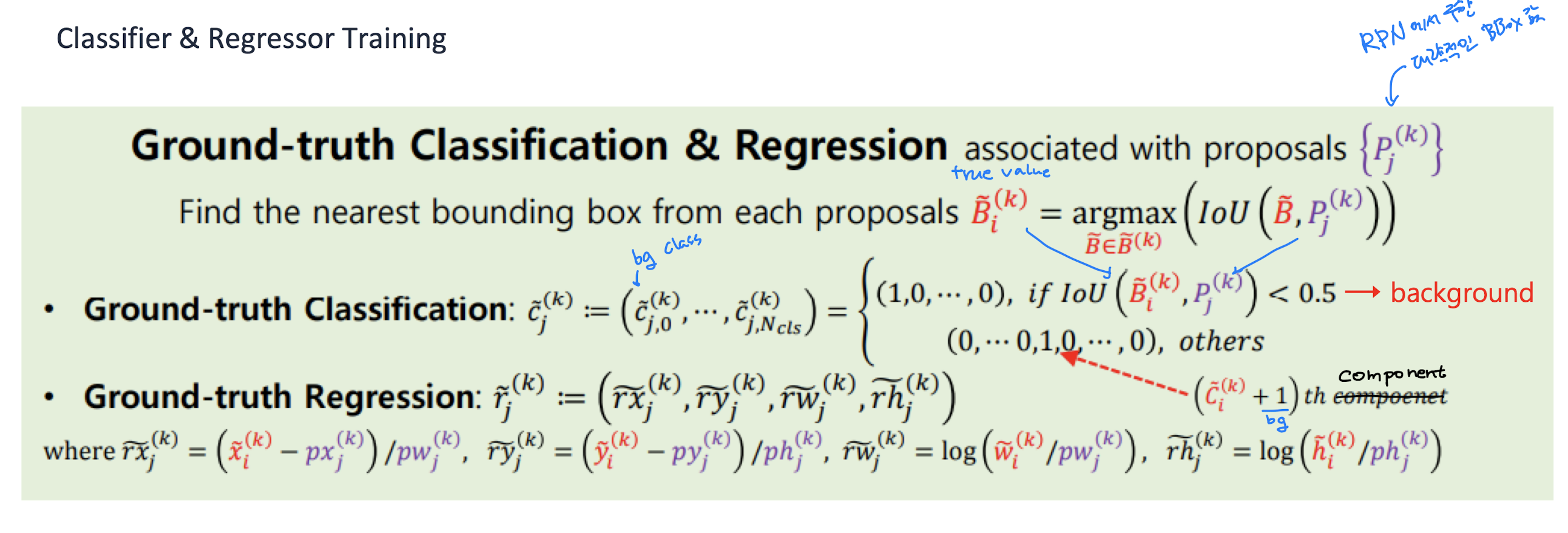

Classifier & Regressor Training



실습 4 : OPEN CV 기초

실습 5: OPEN CV - Face Detection
